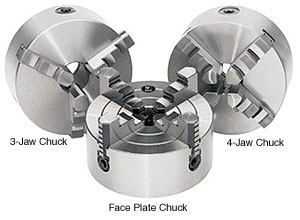

Drehfutter

Planspiralfutter System Cushmann, ausgerüstet mit Dreh- und Bohrbacken, mit zylindr. Zentrieraufnahme nach DIN 6350
Futterkörper aus hochwertigem Spezial-Guss, Rundlauf- und Planlaufgenauigkeit nach DIN 6386, Umfangsgeschwindigkeit
Vmax = 18 m/s

  100 125 160 200 250 315 400 500 630
d 1  mm 100 125 160 200 250 315 400 500 630
d 2  mm 72 95 130 165 206 260 340 440 560
d 3  mm 84 108 142 180 226 285 360 465 595
d 4  mm 3 x M8 3 x M8 3 x M8 3 x M10 3 x M12 3 x M16 6 x M16 6 x M16 3 x M16
d 5  mm 22 30 45 65 80 100 130 200 270
h 1  mm 74,5 78 95 109 120 54 172 202 213
Dreibackenfutter
Gewicht  kg 2,7 4,6 9 15,3 26,5 42,7 80 137 236
Art.-Nr. 106 355 106 360 106 365 106 370 106 375 106 380 106 385 106 390 106 395
Preis € 98,- 108,- 128,- 168- 210,- 330,- 580,- 1.220,- 2.900,-
Vierbackenfutter
Gewicht  kg - 4,8 9,5 15,9 27,5 44 82 139 -
Art.-Nr. - 106 460 106 465 106 470 106 475 106 480 106 485 106 490 -
Preis € - 144,- 158,- 188,- 260,- 780,- 1.180,- 2.690,- -


Weiche Monobacken für 3-Backen-Futter

  100 125 160 200 250
Llänge 42 mm 56 mm 70 mm 85 mm 105 mm
Breite 15 mm 16 mm 18,5 mm 22 mm 27 mm
Höhe 38 mm 45 mm 54 mm 61 mm 69 mm
Art.Nr. 106 230 106 231 106 232 106 233 106 234
Preis / Satz 22,- 24,- 34,- 39,- 46,-

Planscheibenfutter

  • Backen einzeln verstellbar mit 4 Umkehrbacken

Ø mm Ø Durchlass Gewicht Art.-Nr. Preis €
150 35 11 kg 106 510 140,-
200 50 14 kg 106 515 160,-
250 63 18 kg 106 520 180,-

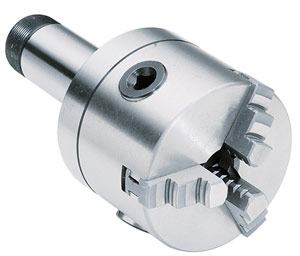

Dreibackendrehfutter Ø 80 mm


  • komplett mit Futterflansch und 5-C Spannzangenaufnahme
    Art.-Nr. 106 420
    Preis € 168,—

Dreibackendrehfutter

  • Direktaufnahme, Camlock D1-4", 160 mm
    Art.-Nr. 106 400
    Preis € 148,—

  • Camlock D1-6",200 mm
    Art.-Nr. 106 405
    Preis € 220,—

Futter aufpassen

Drehfutter werden ohne Aufnahmeflansch geliefert. Um das Höchstmaß an Genauigkeit zu erzielen, sollten Sie auf der jeweiligen
Drehmaschine aufgepasst werden. Gegen Berechnung wird das Aufpassen auch in unserem Hause durchgeführt.

Art.-Nr. 106 536
Preis € 148,-

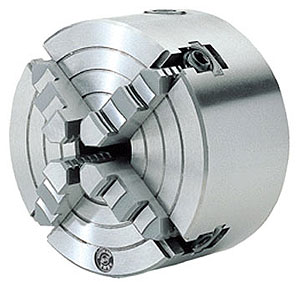

4-Backen-Kombifutter

  • Backen zentrisch und einzeln verstellbar
  • für unregelmäßig geformte Werkstücke
  • alle Backen lassen sich zentrisch per Planspirale verstellen
  • jede Backe ist einzellverstellbar

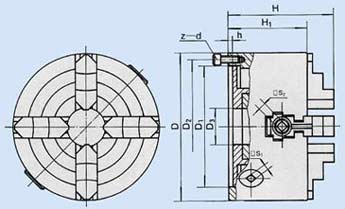

    Größe D1 D2 D3 H1 H h1 S1 S2 Z-d Art.-Nr. Preis €
    160 130 142 42 87 115 5 10 8 3-M8 106 560 278,-
    200 165 180 65 97 127 5 12 10 3-M10 106 562 328,-
    250 206 226 80 102 142 5 12 10 3-M12 106 564 420,-
