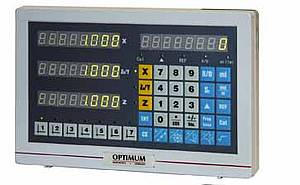

Digitalpositionsanzeige
mit Schnittkonstante. Zur präsizen Messung der
Verfahrwege und Positieren an Maschinen und Antriebe
- Umschaltbar für Fräsmaschine und Drehmaschine, frei wählbares
- Eingangssignal (Sinus-/TTL Quadrat Wellensignal mit frei wählbarer
- Auflösung um z.B. Glasmaßstäbe und Magnetbandsysteme zu
verwenden
- Magnetband zur Montage an Maschinen, dort wo der Platz für
Magnetmaßstäbe nicht ausreicht
- Mitgelieferter Sensor zur Erfassung der Spindeldrehzahlen
- Höhere Arbeitsgenauigkeit
- Deutliche Reduzierung der Fertigungszeiten
- Fehlerquote wird verringert
- Einfache Bedienbarkeit
- Übersichtlich angeordnete Tastatur
- Folientastatur spritzwassergeschützt, geschlossen,
blendfrei
- Hochwertiges Alugehäuse
- Sensoren mit integrierten Kontroll LED (zur
Funktionskontrolle)
Mögliche Funktionen
- Referenzpunkt
- Kalkulator
- Drehzahlanzeige
- Regelung der konstanten Schnittgeschwindigkeit (0-10
Volt Ausgang an Inverter
- Achskopplung (Summe Z)
- Sub D Stecker Buchsen
- Absolut-/Inkremental Betrieb
- Umwandlung Zoll / metrisches Gewinde
- Lochkreisrechner (Kettenmaß)
- Koordinaten in Kreis (Teilkreis)
- Bohrungen im Kreis (Teilkreis)
- Meßwerte Radius / Durchmesser umschaltbar
- Nullrücksetzung /
- Datenvoreinstellung
- Selbstdiagnose
- Bezugspunkt
- Linearfehlerkorrektur
- 7 Werkzeugspeicher
Technische Daten:
- Drei auswertbare Messeingänge mit je sieben
Korrekturspeichern für Werkzeuge
- Elektrischer Anschluß 230 V ~50 Hz
- Abmessungen (LxBxH) 130 x 297 x 200 mm
- Gewicht: 2,6 kg
Lieferumfang:
- Wandhalter
- Drehzahlsensor
- Bedienungsanleitung
- Anschlußkabel 230 V
| Modell |
DPA 2000 S |
| Artikel-Nr. |
338 4010 |
| EUR zzgl. MwSt |
480,00 |
| EUR inkl. 19% MwSt |
571,20 |
|
| Technische Daten |
| Zubehör für DPA 2000 S |
Artikel-Nr. |
EUR zzgl. MwSt. |
EUR inkl. 19% MwSt. |
|
ML 80 mm
|
338 4108 |
180,00 |
214,20 |
|
ML 100 mm
|
338 4110 |
185,00 |
220,15 |
|
ML 120 mm
|
338 4112 |
190,00 |
226,10 |
|
ML 170 mm
|
338 4117 |
195,00 |
232,05 |
|
ML 220 mm
|
338 4122 |
200,00 |
238,00 |
|
ML 270 mm
|
338 4127 |
205,00 |
243,95 |
|
ML 320 mm
|
338 4132 |
210,00 |
249,90 |
|
ML 370 mm
|
338 4137 |
215,00 |
255,85 |
|
ML 420 mm
|
338 4142 |
220,00 |
261,80 |
|
ML 470 mm
|
338 4147 |
225,00 |
267,75 |
|
ML 520 mm
|
338 4152 |
235,00 |
279,65 |
|
ML 570 mm
|
338 4157 |
240,00 |
285,60 |
|
ML 620 mm
|
338 4162 |
245,00 |
291,55 |
|
ML 670 mm
|
338 4167 |
250,00 |
297,50 |
|
ML 720 mm
|
338 4172 |
255,00 |
303,45 |
|
ML 770 mm
|
338 4177 |
260,00 |
309,40 |
|
ML 820 mm
|
338 4182 |
265,00 |
315,35 |
|
ML 870 mm
|
338 4187 |
270,00 |
321,30 |
|
ML 920 mm
|
338 4192 |
280,00 |
333,20 |
|
ML 970 mm
|
338 4197 |
290,00 |
345,10 |
|
ML 1020 mm
|
338 4202 |
300,00 |
357,00 |
|
ML 1250 mm
|
338 4225 |
460,00 |
547,40 |
|
ML 1400 mm
|
338 4240 |
580,00 |
690,20 |
|
ML 1520 mm
|
338 4252 |
620,00 |
737,80 |
|
ML 1670 mm
|
338 4267 |
650,00 |
773,50 |
|
ML 1940 mm
|
338 4294 |
790,00 |
940,10 |
|
ML 2010 mm
|
338 4295 |
850,00 |
1.011,50 |
|
ML 3000 mm
|
338 4300 |
1.390,00 |
1.654,10 |
|
Magnetband MB 100 mit Stahlschutzband
Preis pro 1 cm
|
338 3941 |
0,69 |
0,82 |
|
Lesekopf Aktiv für Magnetband
|
338 3932 |
190,00 |
226,10 |
|
Werksmontage Magnetband
pro Achse
|
900 0412 |
150,00 |
178,50 |
|
Lochscheibe für Drehzahlgeber
Drehmaschinen D 320 - 360
|
338 3926 |
15,00 |
17,85 |
|
Lochscheibe für Drehzahlgeber
Drehmaschinen D 420 - 560
|
338 3927 |
19,00 |
22,61 |
|
