Argumente, die in Qualität, Leistung
und Preis überzeugen
- Vielseitiger Anwendungsbereich
- Stirnfräsen und Planfräsen
- Walzen- und Walzenstirnfräsen
- Zahnradfräsen im Teilverfahren
- T-Nuten- und Langlochfräsen
- Ausdrehen und Plandrehen
- Sehr hohe Fräsleistung
- Stufenlose Drehzahlregelung mit deutschem frequenzgeregeltem
Industriemotor
- Abschließbarer Hauptschalter, Schalter Rechts-Linkslauf mit
Stellung Aus
- Einfache und übersichtliche Bedienung durch individuell
verstellbares Bedienfeld
- Stabile und präzise Schwalbenschwanzführung, spielfrei
nachstellbar
- Integrierte Kühlmitteleinrichtung
- Unterbau abschließbar mit Ablagefächern
- Horizontaler und vertikaler Tisch verschiebbar, präzise
gearbeitet
- Schrägstellung des Fräskopfes in beide Richtungen um 90°
- Verstellbare Anschläge an allen Achsen
- Deutlich ablesbare Maßbänder und Skalierungen an allen
Handrädern und Bewegungsrichtungen
- Alle Führungen gehärtet
- Preisgünstig und wertbeständig
Lieferumfang:
- Tisch vertikal 150 x 430 mm
- Tisch horizontal 150 x 485 mm
- Gegenhalter für horizontale Fräsposition mit Aufnahme für
Scheibenfräser, verstellbares Gleitlager
- Kühlmitteleinrichtung
- Maschinenunterbau
- Bedienwerkzeug
| Modell |

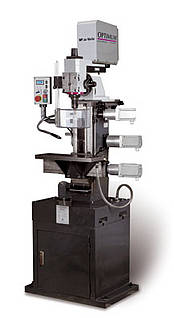

OPTI WF 20 Vario |
| Artikel-Nr. |
333 8620 |
| EUR zzgl. MwSt |
|
| EUR inkl. 19% MwSt |
|
|
| Technische Daten |
| Motor |
1,5 kW 230 V ~50 Hz |
| Bohrleistung in Stahl (max.) |
Ø 25 mm |
| Fräsleistung Messerkopf (max.) |
Ø 76 mm |
| Fräsleistung Schaftfräser (max.) |
Ø 20 mm |
| Spindelaufnahme |
SK 30, DIN 2080 |
| Pinolenhub |
53 mm |
| Schwenkbereich Kopf |
+/- 30° |
| Verfahrweg Z - Achse |
310 mm |
| Anzugstange |
M12 |
| Gegenhalter Horizontalfräsen |
Ø 22, Nut 6 x 2,5 mm |
| Spindeldrehzahl Bereich 1 |
100 - 1250 min-1 |
| Spindeldrehzahl Bereich 2 |
200 - 2500 min-1 |
| Spindeldrehzahl Bereich 3 |
300 - 3750 min-1 |
| Tischgrösse - vertikal (L x B) |
min. 330 mm |
| Verschiebebereich KT vertikal |
485 x 150 mm |
| Tischgrösse - horizontal (L x B) |
min. 240 mm |
| Verschiebebereich KT horizontal |
330 mm |
| Verfahrweg X - Achse |
290 mm |
| Verfahrweg Y - Achse |
175 mm |
| T-Nutengrösse |
12 mm |
| T-Abstand |
45 mm |
| Abmessungen (L x B x H) |
570 x 700 x 1790 mm |
| Gesamtgewicht |
270 kg |
|
| Zubehör für OPTI WF 20 VARIO |
Artikel-Nr. |
EUR zzgl. MwSt. |
EUR inkl. 19% MwSt. |
|
Spannzangenhalter SK30
(ER25) |
335 2046 |
|
|
|
Spannzangensatz ER 25
1-16 mm, 15 tlg. |
344 1109 |
|
|
|
Horizontal-Vertikal-Rundteiltisch
RT 150 |
335 6150 |
|
|
|
Horizontal-Vertikal-Rundteiltisch RT
100
|
335 6110 |
|
|
|
Fräsmaschinenschraubstock
FMSN 100 |
335 4110 |
|
|
- Niederzugmechanik für sicheres Spannen des Werkstückes
- Aus hochwertigem Guß
- Führungsflächen gehärtet und geschliffen
- Spannbacken sind gehärtet, geschliffen und
auswechselbar
- Geschützte Spindel
- Durch Umsetzen der Spannbacken auch nach Außen
spannend
- Mit Drehteller
|
335 4120 |
|
|
|
Argumente, die überzeugen...
- Horizontale Stellung
Bei Arbeitsoperationen mit Scheibenfräsern, insbesondere
bei großer Ausladung
- Mit Gegenhalter und Welle für Scheibenfräser
- Der Fräskopf wird direkt auf dem Querschlitten montiert

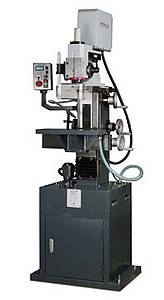

- Vertikale Stellung
Bei Arbeiten wie z.B. Bohren, Schrägbohren und bei den
meisten Fräsarbeiten Die Fräseinheit wird mittels
Drehplatte und Konsole auf dem Querschlitten montiert
|
