Argumente, die in Qualität, Leistung
und Preis überzeugen
- Schwere, massive Ausführung aus hochwertigem Mehaniteguß
- Massiver, exakter Kreuztisch, großdimensioniert und präzise
oberflächenbearbeitet
- Alle Führungen gehärtet
- Stabile rechteckige Führungsbahnen der Z-Achse (MF 4 Vario)
- Alle Achsen mit nachstellbarer Schwalbenschwanzführung
- Stufenlose Geschwindigkeitsregelung mit deutschem
Frequenzumrichter
- Rechts-Linkslauf zum Gewindeschneiden
- Hohe Rundlaufgenauigkeit durch Kegelrollenlager, kleiner als
0,01 mm in der Pinole gemessen
- Fräskopf 360° dreh- und 180° neigbar
- Automatischer Pinolenvorschub
- Einstellbarer Bohrtiefenanschlag mit Millimeterskala,
frontseitig ablesbar
- Tisch elektrisch höhenverstellbar (nur MF 4 Vario)
- Hauptschalter mit Motorschutz, Rechts-Linkslaufschalter,
Not-Ausschalter
- Serienmäßige Kühlmitteleinrichtung
- Preisgünstig und wertbeständig

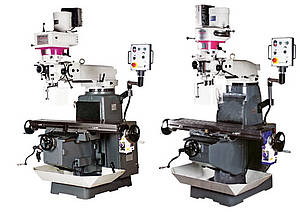

OPTI MF 2 Vario-DPA / OPTI MF 4
Vario-DPA
- inkl. Digitale Positionsanzeige DPA 2000
- inkl. Glasmeßstäbe für drei Achsen
- Inkl. Montage
Lieferumfang
- Kühlmitteleinrichtung
- Spänewanne
- Automatischer Tischvorschub x-Achse
- Bedienwerkzeug
| Modell |
OPTI MF 2 Vario |
OPTI MF 2 Vario-DPA |
| Artikel-Nr. |
333 6020 |
333 6020 DPA |
| EUR zzgl. MwSt |
9.400,00 |
10.900,00 |
| EUR inkl. 19% MwSt |
11.186,00 |
12.971,00 |
|
| Technische Daten |
| Motor |
1,5 kW 400V ~50Hz |
1,5 kW 400V ~50Hz |
| Bohrleistung in Guß |
Ø 18 mm |
Ø 18 mm |
| Bohrleistung in Stahl |
Ø 16 mm |
Ø 16 mm |
| Fräsleistung Messerkopf |
Ø 76 mm |
Ø 76 mm |
| Fräsleistung Schaftfräser |
Ø 18 mm |
Ø 18 mm |
| Ausladung |
213-533mm |
213-533mm |
| Spindelaufnahme |
ISO 40 (DIN 2080, DIN 69871) |
ISO 40 (DIN 2080, DIN 69871) |
| Pinolenhub |
127 mm |
127 mm |
| Neigbereich Spindelkopf |
45° |
45° |
| Getriebestufen |
6 stufenlos |
6 stufenlos |
| Verfahrweg Z - Achse |
man. 406 mm |
man. 406 mm |
| Automatischer Pinolenvorschub |
0,04 / 0,08 / 0,15 mm/U |
0,04 / 0,08 / 0,15 mm/U |
| Spindeldrehzahl |
10 - 5100 min-1 |
10 - 5100 min-1 |
| Kreuztischgrösse (LxB) |
1244 x 230 mm |
1244 x 230 mm |
| Traglast-Kreuztisch |
230 kg |
230 kg |
| Verfahrweg Y - Achse |
man. 305 mm |
man. 305 mm |
| Verfahrweg X - Achse |
auto. 800 mm |
auto. 800mm |
| T-Nutengrösse/Abstand |
16 mm/63 mm |
16 mm/63 mm |
| Abstand Spindel / Kreuztisch |
57 - 463 mm |
57 - 463 mm |
| Abmessungen (L x B x H) |
1400 x 1450 x 2150 mm |
1400 x 1450 x 2150 mm |
| Gesamtgewicht |
950 kg |
950 kg |
|
| Modell |
OPTI MF 4 Vario |
OPTI MF 4 Vario-DPA |
| Artikel-Nr. |
333 6040 |
333 6040 DPA |
| EUR zzgl. MwSt |
12.400,00 |
13.900,00 |
| EUR inkl. 19% MwSt |
14.756,00 |
16.541,00 |
|
| Technische Daten |
| Motor |
3,75kW 400V ~50Hz |
3,75kW 400V ~50Hz |
| Bohrleistung in Guß |
Ø 24 mm |
Ø 24 mm |
| Bohrleistung in Stahl |
Ø 20 mm |
Ø 20 mm |
| Fräsleistung Messerkopf |
Ø 100 mm |
Ø 100 mm |
| Fräsleistung Schaftfräser |
Ø 20 mm |
Ø 20 mm |
| Ausladung |
200 - 680 mm |
200 - 680 mm |
| Spindelaufnahme |
ISO 40 (DIN 2080, DIN 69871) |
ISO 40 (DIN 2080, DIN 69871) |
| Pinolenhub |
127 mm |
127 mm |
| Neigbereich Spindelkopf |
45° |
45° |
| Getriebestufen |
8 stufenlos |
8 stufenlos |
| Verfahrweg Z - Achse |
auto. 406 mm |
auto. 406 mm |
| Automatischer Pinolenvorschub |
0,04/0,08/0,15 mm/U |
0,04/0,08/0,15 mm/U |
| Spindeldrehzahl |
9 - 6750 min-1 |
9 - 6750 min-1 |
| Kreuztischgrösse (LxB) |
1370 x 254 mm |
1370 x 254 mm |
| Traglast-Kreuztisch |
275 kg |
275 kg |
| Verfahrweg Y - Achse |
man. 400 mm |
man. 400 mm |
| Verfahrweg X - Achse |
auto. 800mm |
auto. 800 mm |
| T-Nutengrösse/Abstand |
16 mm /63 mm |
16 mm /63 mm |
| Abstand Spindel / Kreuztisch |
40 - 446 mm |
40 - 446 mm |
| Abmessungen (L x B x H) |
1500 x 1450 x 2200 mm |
1500 x 1450 x 2200 mm |
| Gesamtgewicht |
1150 kg |
1150 kg |
|
| Zubehör für OPTI MF 2 Vario / MF 2 Vario-DPA /OPTI MF
4 Vario / MF 4 Vario-DPA |
Artikel-Nr. |
EUR zzgl. MwSt. |
EUR inkl. 19% MwSt. |
|
Spannwerkzeugsortiment
SPW 14 Metrisches Gewinde |
335 2018 |
89,00 |
105,91 |
|
Horizontal-Vertikal-Rundteiltisch
RT 200 |
335 6200 |
349,00 |
415,31 |
|
Tischvorschub V250
inkl. Montageset Y-Achse |
335 2025 |
469,00 |
558,11 |
|
Spannzangenfuttersatz
ISO40 (ER32) |
335 2055 |
209,00 |
248,71 |
|
Morsekonus-Kegeldorn
Kegel aussen ISO40 Bohrfutterkegel B16 |
335 2070 |
59,00 |
70,21 |
|
Aufnahmedorn Messerfräser
Kegel aussen ISO40 Fräseraufnahme 22
mm |
335 2071 |
55,00 |
65,45 |
|
Werkzeugspannsystem ISO 40
- neu -
- Hohes erreichbares Vakuum
- Kurze Wechselzeiten durch Einhandbedienung
- Geringes Gewicht durch optimierte Struktur
- Sichere Verriegelung durch Kniehebelprinzip
- Präzise Führung durch optimierte Geometrie
- Geringster Luftverbrauch
|
335 2394 |
590,00
|
|
