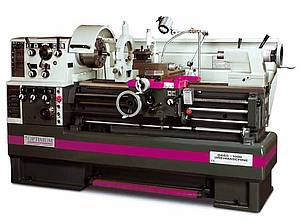

Argumente, die in Qualität, Leistung
und Preis überzeugen
- Unterbau und Maschinenbett aus Mehaniteguß, in einem Stück
gegossen
- Gehärtete und geschliffene Bettführungsbahnen
- Camlock Spindelaufnahme ASA D 1 - 6“
- Im Ölbad laufende Hauptspindel gehärtet und geschliffen,
mit 3 nachstellbaren Präzisionslagern gelagert
- Garantierte Rundlaufgenauigkeit der Spindelnase kleiner als
0,015 mm
- Geschlossenes Schnellschalt-Vorschubgetriebe, Zahnräder und
Wellen gehärtet und geschliffen, im Ölbad in Präzisionslagern
laufend
- Zentralschmierung im Bettschlitten
- Mechanische Längsvorschubabschaltung des Bettschlittens mit
vier einstellbaren Exzentern
- Reitstock kann zum Kegeldrehen +/- 15 mm verschoben werden
- Rechts-Linkslauf am Bettschlitten über Schaltspindel
schaltbar
- Spanschutz am Oberschlitten
- Kühlmitteleinrichtung mit Dosier- und Absperrhahn
- Maschinenlampe
- Not-Aus-Schalter, Motorschutzschalter, abschließbarer
Hauptschalter
- Bettbrücke herausnehmbar
- Leitspindelabdeckung
- Mechanische Fuß-Spindelbremse
- Skala der Gewindeuhr einstellbar
- Mit Siemens-Elektrik
- Abnahmeprotokoll
- Gefertigt nach DIN 8606 (Werkzeugmachergenauigkeit)
Lieferumfang:
- 3-Backenfutter Ø 250 mm
- 4-Backenfutter Ø 300 mm mit universell einstellbaren Backen
- Planscheibe Ø 350 mm
- Reduzierhülse MK 6 / MK 4
- Feste Zentrierspitze MK 4
- Feste Zentrierspitze MK 6
- Feststehende Lünette Durchlass 25 - 178 mm
- Mitlaufende Lünette Durchlass 19 - 114 mm
- Maschinenunterbau
- Spindelbremse
- Spritzwand montiert
- Drehfutterschutz
- Gewindeuhr
- 4-fach Stahlhalter
- Kühlmitteleinrichtung
- Maschinenlampe
- Wechselrädersatz
- Bedienwerkzeug
- Erstbefüllung mit hochwertigem Mobil-Öl
D460 x 1000-DPA/ D460 x 1500-DPA/ D460
x 2000-DPA:
- inkl. Digitale Positionsanzeige DPA 2000
- inkl. Glasmeßstäbe für drei Achsen
- inkl. Montage
Varioumbau
für D460 x 1000-DPA:
Art. Nr.: 340 2945 3.200,-- zzgl.
Mwst 3.808,00 inkl. Mwst
für D460 x 1500-DPA:
Art. Nr.: 340 2946 3.200,-- zzgl.
Mwst 3.808,00 inkl. Mwst
für D460 x 2000-DPA:
Art. Nr.: 340 2947 3.200,-- zzgl.
Mwst 3.808,00 inkl. Mwst
- inkl. Vario-Umbausatz 400V
- Austausch Digitale Positionsanzeige DPA 2000
gegen eine DPA 2000S
- inkl. Montage
| Modell |
D 460 x 1000 |
D 460 x 1000-DPA |
D 460 x 1500 |
D 460 x 1500-DPA |
| Artikel-Nr. |
340 2100 |
340 2100 DPA-B |
340 2150 |
340 2150 DPA-B |
| EUR zzgl. MwSt |
|
11.500,00 |
|
12.780,00 |
| EUR inkl. 19% MwSt |
|
13.685,00 |
|
15.208,20 |
|
| Technische Daten |
| Spitzenhöhe |
230 mm |
230 mm |
230 mm |
230 mm |
| Spitzenweite |
1000 mm |
1000 mm |
1500 mm |
1500 mm |
| Umlauf-Ø über Maschinenbett |
465 mm |
465 mm |
465 mm |
465 mm |
| Umlauf-Ø über Schlitten |
270 mm |
270 mm |
270 mm |
270 mm |
| Umlauf-Ø ohne Bettbrücke |
690 mm |
690 mm |
690 mm |
690 mm |
| Länge der Bettbrücke |
240 mm |
240 mm |
240 mm |
240 mm |
| Spindeldrehzahl |
25 - 2000 min-1 |
25 - 2000 min-1 |
25 - 2000 min-1 |
25 - 2000 min-1 |
| Stufenanzahl |
12 Stufen |
12 Stufen |
12 Stufen |
12 Stufen |
| Spindelkonus |
MK 6 |
MK 6 |
MK 6 |
MK 6 |
| Spindelaufnahme |
Camlock D 1 - 6“ |
Camlock D 1 - 6“ |
Camlock D 1 - 6“ |
Camlock D 1 - 6“ |
| Spindelbohrung |
58 mm |
58 mm |
58 mm |
58 mm |
| Bettweite |
300 mm |
300 mm |
300 mm |
300 mm |
| Oberschlitten-Verfahrweg |
128 mm |
128 mm |
128 mm |
128 mm |
| Planschlitten-Verfahrweg |
285 mm |
285 mm |
285 mm |
285 mm |
| Reitstockkonus |
MK4 |
MK4 |
MK4 |
MK4 |
| Reitstock-Pinolenhub |
130 mm |
130 mm |
130 mm |
130 mm |
| Längsvorschub |
0,031 - 1,7 mm/U |
0,031 - 1,7 mm/U |
0,031 - 1,7 mm/U |
0,031 - 1,7 mm/U |
| Planvorschub |
0,014 - 0,784 mm/U |
0,014 - 0,784 mm/U |
0,014 - 0,784 mm/U |
0,014 - 0,784 mm/U |
| Gewindesteigung-Metrisch |
0,1 - 14 mm/U |
0,1 - 14 mm/U |
0,1 - 14 mm/U |
0,1 - 14 mm/U |
| Steigung - Zoll |
112 - 2 Gg/1" |
112 - 2 Gg/1" |
112 - 2 Gg/1" |
112 - 2 Gg/1" |
| Trapezgewinde |
4 - 112 D.P. |
4 - 112 D.P. |
4 - 112 D.P. |
4 - 112 D.P. |
| Modulgewinde |
0,1 - 7 M.P. |
0,1 - 7 M.P. |
0,1 - 7 M.P. |
0,1 - 7 M.P. |
| Vierfachstahlhalter Aufnahmehöhe |
25 mm |
25 mm |
25 mm |
25 mm |
| Motorleistung |
5,5 kW 400V ~50Hz |
5,5 kW 400V ~50Hz |
5,5 kW 400V ~50Hz |
5,5 kW 400V ~50Hz |
| Abmessungen (L x B x H) |
2200x1080x1370 mm |
2200x1080x1370 mm |
2750x1080x1370 mm |
2750x1080x1370 mm |
| Nettogewicht |
1720 kg |
1720 kg |
1977 kg |
1977 kg |
|
| Modell |
D 460 x 2000 |
D 460 x 2000-DPA |
|
|
| Artikel-Nr. |
340 2200 |
340 2100 DPA-B |
|
|
| EUR zzgl. MwSt |
|
14.040,00 |
|
|
| EUR inkl. 19% MwSt |
|
16.707,60 |
|
|
|
| Technische Daten |
| Spitzenhöhe |
230 mm |
230 mm |
|
|
| Spitzenweite |
2000 mm |
2000 mm |
|
|
| Umlauf-Ø über Maschinenbett |
465 mm |
465 mm |
|
|
| Umlauf-Ø über Schlitten |
270 mm |
270 mm |
|
|
| Umlauf-Ø ohne Bettbrücke |
690 mm |
690 mm |
|
|
| Länge der Bettbrücke |
240 mm |
240 mm |
|
|
| Spindeldrehzahl |
25 - 2000 min-1 |
25 - 2000 min-1 |
|
|
| Stufenanzahl |
12 Stufen |
12 Stufen |
|
|
| Spindelkonus |
MK 6 |
MK 6 |
|
|
| Spindelaufnahme |
Camlock D 1 - 6“ |
Camlock D 1 - 6“ |
|
|
| Spindelbohrung |
58 mm |
58 mm |
|
|
| Bettweite |
300 mm |
300 mm |
|
|
| Oberschlitten-Verfahrweg |
128 mm |
128 mm |
|
|
| Planschlitten-Verfahrweg |
285 mm |
285 mm |
|
|
| Reitstockkonus |
MK4 |
MK4 |
|
|
| Reitstock-Pinolenhub |
130 mm |
130 mm |
|
|
| Längsvorschub |
0,031 - 1,7 mm/U |
0,031 - 1,7 mm/U |
|
|
| Planvorschub |
0,014 - 0,784 mm/U |
0,014 - 0,784 mm/U |
|
|
| Gewindesteigung-Metrisch |
0,1 - 14 mm/U |
0,1 - 14 mm/U |
|
|
| Steigung - Zoll |
112 - 2 Gg/1" |
112 - 2 Gg/1" |
|
|
| Trapezgewinde |
4 - 112 D.P. |
4 - 112 D.P. |
|
|
| Modulgewinde |
0,1 - 7 M.P. |
0,1 - 7 M.P. |
|
|
| Vierfachstahlhalter Aufnahmehöhe |
25 mm |
25 mm |
|
|
| Motorleistung |
5,5 kW 400V ~50Hz |
5,5 kW 400V ~50Hz |
|
|
| Abmessungen (L x B x H) |
3250x1080x1370 mm |
3250x1080x1370 mm |
|
|
| Nettogewicht |
2400 kg |
2400 kg |
|
|
|
| Zubehör für OPTI D 460 X
1000/D 460 X 1500/D 460 X 2000 DPA |
Artikel-Nr. |
EUR zzgl. MwSt. |
EUR inkl. 19% MwSt. |
|
Röhm 3-Backenfutter Ø 200 mm D1-6"
|
344 1535 |
459,00 |
546,21 |
|
Röhm 4-Backenfutter Ø 200 mm D1-6"
|
344 1536 |
525,00 |
624,75 |
|
Röhm 3-Backenfutter
Ø 250 mm D1-6"
|
344 4020 |
990,00 |
1.178,10 |
|
Röhm 4-Backenfutter Ø 250 mm D1-6"
|
344 4021 |
1.080,00 |
1.285,20 |
|
Universal-Spannzangeneinrichtung
5C
|
344 4006 |
259,00 |
308,21 |
|
Mitlaufende Körnerspitze
MK4
|
344 0704 |
60,00 |
71,40 |
|
Spannzangensatz 5C 3- 25 mm 17-teilig
|
344 1509 |
300,00 |
357,00 |
|
Schnellwechselhalter SWH 5-B
|
338 4305 |
490,00 |
583,10 |
|
Werksmontage SWH
|
900 0400 |
95,00 |
113,05 |
|
Positionsanschlag 4 fach verstellbar
|
344 4022 |
89,00 |
105,91 |
|
|
