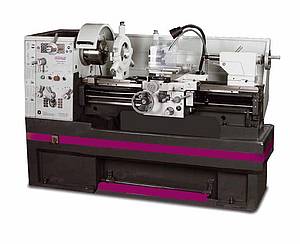

Argumente, die in Qualität, Leistung
und Preis überzeugen
- Unterbau und Maschinenbett aus Mehaniteguß, in einem Stück
gegossen
- Gehärtete und geschliffene Bettführungsbahnen
- Camlock Spindelaufnahme ASA D 1 - 6“
- Im Ölbad laufende Hauptspindel, gehärtet und geschliffen
mit 2 nachstellbaren Präzisionskegelrollenlagern gelagert
- Garantierte Rundlaufgenauigkeit der Spindelnase kleiner als
0,015 mm
- Hauptspindelgetrieberäder leichtgängig, gehärtet und
geschliffen
- Geschlossenes Schnellschalt-Vorschubgetriebe, Zahnräder und
Wellen gehärtet und geschliffen, im Ölbad in Präzisionslagern
laufend
- Zentralschmierung im Bettschlitten
- Reitstock kann zum Kegeldrehen +/- 13 mm verschoben werden
- Rechts-Linkslauf am Bettschlitten über Schaltspindel
schaltbar
- Kühlmitteleinrichtung mit Dosier- und Absperrhahn
- Maschinenlampe
- Not-Aus-Schalter, Motorschutzschalter, abschließbarer
Hauptschalter
- Bettbrücke herausnehmbar
- Leitspindelabdeckung
- Mechanische Fuß-Spindelbremse
- Skala der Gewindeuhr einstellbar
- Mit Siemens Elektrik
- Abnahmeprotokoll
- Gefertigt nach DIN 8606 (Werkzeugmachergenauigkeit)
Lieferumfang:
- 3-Backenfutter Ø 200 mm
- 4-Backenfutter Ø 250 mm mit universell einstellbaren Backen
- Planscheibe Ø 350 mm
- Reduzierhülse MK 6 / MK 4
- Feste Zentrierspitze MK 6
- Feste Zentrierspitze MK 4
- Feststehende Lünette Durchlass 15 - 160 mm
- Mitlaufende Lünette Durchlass 15 - 70 mm
- Maschinenunterbau
- Spindelbremse
- Spritzwand montiert
- Drehfutterschutz
- Spanschutz am Oberschlitten
- Revolveranschlag mit Feineinstellung als Endanschlag am
Bettschlitten
- Kühlmitteleinrichtung
- Wechselrädersatz
- Maschinenlampe
- Gewindeuhr
- Bedienwerkzeug
- Erstbefüllung mit hochwertigem Mobil-Öl
D420 x 1000-DPA/D420 x 1500-DPA:
- inkl. Digitale Positionsanzeige DPA 2000
- inkl. Glasmeßstäbe für drei Achsen
- inkl. Montage
Varioumbau:
für D420 x 1000-DPA:
Art. Nr.: 340 2941 3.100,-- zzgl.
Mwst 3.689,00 inkl. Mwst
für D420 x 1500-DPA:
Art. Nr.: 340 2942 3.100,-- zzgl.
Mwst 3.689,00 inkl. Mwst
- inkl. Vario-Umbausatz 400V
- Austausch Digitale Positionsanzeige DPA 2000
gegen eine DPA 2000S
- inkl. Montage
| Modell |
D 420 x 1000 |
D 420 x 1000-DPA |
| Artikel-Nr. |
340 1160 |
340 1160 DPA |
| EUR zzgl. MwSt |
7.990,00 |
9.480,00 |
| EUR inkl. 19% MwSt |
9.508,10 |
11.281,20 |
|
| Technische Daten |
| Spitzenhöhe |
210 mm |
210 mm |
| Spitzenweite |
1000 mm |
1000 mm |
| Umlauf-Ø über Maschinenbett |
420 mm |
420 mm |
| Umlauf-Ø über Schlitten |
250 mm |
250 mm |
| Umlauf-Ø ohne Bettbrücke |
590 mm |
590 mm |
| Länge der Bettbrücke |
260 mm |
260 mm |
| Spindeldrehzahl |
45 - 1800 min-1 |
45 - 1800 min-1 |
| Stufenanzahl |
16 Stufen |
16 Stufen |
| Spindelkonus |
MK 6 |
MK 6 |
| Spindelaufnahme |
Camlock ASA D 1 - 6“ |
Camlock ASA D 1 - 6“ |
| Spindelbohrung |
52 mm |
52 mm |
| Bettweite |
250 mm |
250 mm |
| Oberschlitten-Verfahrweg |
140 mm |
140 mm |
| Planschlitten-Verfahrweg |
230 mm |
230 mm |
| Reitstockkonus |
MK4 |
MK4 |
| Reitstock-Pinolenhub |
120 mm |
120 mm |
| Längsvorschub |
0,05 - 1,7 mm/U. |
0,05 - 1,7 mm/U. |
| Planvorschub |
0,025 - 0,85 mm/U. |
0,025 - 0,85 mm/U. |
| Gewindesteigung-Metrisch |
0,2 - 14 mm/U |
0,2 - 14 mm/U |
| Steigung - Zoll |
72 - 2 Gg/1“ |
72 - 2 Gg/1“ |
| Trapezgewinde |
8 - 44 DP |
8 - 44 DP |
| Modulgewinde |
0,3 - 3,5 MP |
0,3 - 3,5 MP |
| Vierfachstahlhalter Aufnahmehöhe |
20 mm |
20 mm |
| Motorleistung |
4,5 kW 400 V ~50Hz |
4,5 kW 400 V ~50Hz |
| Abmessungen (L x B x H) |
1950 x 910 x 1350 mm |
1950 x 910 x 1350 mm |
| Nettogewicht |
1550 kg |
1550 kg |
|
| Modell |
D 420 x 1500 |
D 420 x 1500-DPA |
| Artikel-Nr. |
340 1165 |
340 1165 DPA |
| EUR zzgl. MwSt |
8.990,00 |
10.780,00 |
| EUR inkl. 19% MwSt |
10.698,10 |
12.828,20 |
|
| Technische Daten |
| Spitzenhöhe |
210 mm |
210 mm |
| Spitzenweite |
1500 mm |
1500 mm |
| Umlauf-Ø über Maschinenbett |
420 mm |
420 mm |
| Umlauf-Ø über Schlitten |
250 mm |
250 mm |
| Umlauf-Ø ohne Bettbrücke |
590 mm |
590 mm |
| Länge der Bettbrücke |
260 mm |
260 mm |
| Spindeldrehzahl |
45 - 1800 min-1 |
45 - 1800 min-1 |
| Stufenanzahl |
16 Stufen |
16 Stufen |
| Spindelkonus |
MK 6 |
MK 6 |
| Spindelaufnahme |
Camlock ASA D 1 - 6“ |
Camlock ASA D 1 - 6“ |
| Spindelbohrung |
52 mm |
52 mm |
| Bettweite |
250 mm |
250 mm |
| Oberschlitten-Verfahrweg |
140 mm |
140 mm |
| Planschlitten-Verfahrweg |
230 mm |
230 mm |
| Reitstockkonus |
MK4 |
MK4 |
| Reitstock-Pinolenhub |
120 mm |
120 mm |
| Längsvorschub |
0,05 - 1,7 mm/U. |
0,05 - 1,7 mm/U. |
| Planvorschub |
0,025 - 0,85 mm/U. |
0,025 - 0,85 mm/U. |
| Gewindesteigung-Metrisch |
0,2 - 14 mm/U |
0,2 - 14 mm/U |
| Steigung - Zoll |
72 - 2 Gg/1“ |
72 - 2 Gg/1“ |
| Trapezgewinde |
8 - 44 DP |
8 - 44 DP |
| Modulgewinde |
0,3 - 3,5 MP |
0,3 - 3,5 MP |
| Vierfachstahlhalter Aufnahmehöhe |
20 mm |
20 mm |
| Motorleistung |
4,5 kW 400 V ~50Hz |
4,5 kW 400 V ~50Hz |
| Abmessungen (L x B x H) |
2450 x 910 x 1350 mm |
2450 x 910 x 1350 mm |
| Nettogewicht |
1800 kg |
1800 kg |
|
| Zubehör für OPTI D 420 x 1000 / D 420 x 1000-DPA / D
420 x 1500 / D 420 x 1500-DPA |
Artikel-Nr. |
EUR zzgl. MwSt. |
EUR inkl. 19% MwSt. |
|
Röhm 3-BackenfutterØ 200 mm D1-6"
|
344 1535 |
459,00 |
546,21 |
|
Röhm 4-Backenfutter Ø 200 mm D1-6"
|
344 1536 |
525,00 |
624,75 |
|
Röhm 3-Backenfutter
Ø 250 mm D1-6"
|
344 4020 |
990,00 |
1.178,10 |
|
Röhm 4-Backenfutter Ø 250 mm D1-6"
|
344 4021 |
1.080,00 |
1.285,20 |
|
Schnellwechselhalter SWH 5-B
|
338 4305 |
520,00 |
618,80 |
|
Werksmontage SWH
|
900 0400 |
95,00 |
113,05 |
|
Drehmeißelsatz HM 20 mm 7-teilig
|
344 4011 |
185,00 |
220,15 |
|
Schnellwechselhalter SWH 5-B
|
338 4305 |
520,00 |
618,80 |
|
Spannzangensatz 5C 3 - 25 mm, 17-teilig
|
344 1509 |
300,00 |
357,00 |
|
Mitlaufende Körnerspitze
MK4
|
344 0704 |
60,00 |
71,40 |
|
|
