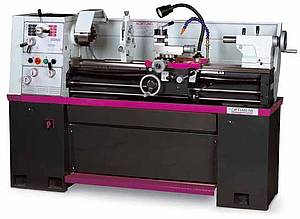

Argumente, die in
Qualität, Leistung und Preis überzeugen
- Stark verripptes Prismenbett aus Grauguß,
induktiv gehärtet und präzisionsgeschliffen
- Gehärtete und geschliffene Bettführungsbahnen
- Camlock Spindelaufnahme ASA D 1 - 4“
- Im Ölbad laufende Hauptspindel, gehärtet
und geschliffen mit 2 nachstellbaren Präzisionskegelrollenlagern
gelagert
- Geschlossenes Schnellschalt-Vorschubgetriebe,
Zahnräder und Wellen gehärtet und geschliffen, im Ölbad in
Präzisionslagern laufend
- Reitstock kann zum Kegeldrehen+/- 5 mm
verschoben werden
- Garantierte Rundlaufgenauigkeit der
Spindelnase kleiner als 0,015 mm
- Hauptspindelgetrieberäder
leichtgängig, gehärtet und geschliffen
-
Rechts-Linkslauf
am Schlitten über Schaltspindel schaltbar
-
Maschinenlampe
-
Kühlmitteleinrichtung
-
Not-Aus-Schalter,
Motorschutzschalter, abschließbarer Hauptschalter
-
Bettbrücke
herausnehmbar
-
Leitspindelabdeckung
-
Mechanische
Fuß-Spindelbremse
-
Skala
der Gewindeuhr einstellbar
- Mit Siemens-Elektrik
- Abnahmeprotokoll
- Gefertigt nach DIN 8606
(Werkzeugmachergenauigkeit)
.Lieferumfang:
- 3-Backenfutter Ø 160 mm
- 4-Backenfutter Ø 200 mm mit universell einstellbaren Backen
- Planscheibe Ø 320 mm
- Reduzierhülse MK 3 / MK 5
- Feste Zentrierspitze MK 3
- Feste Zentrierspitze MK 5
- Feststehende Lünette Durchlass 16 - 100 mm
- Mitlaufende Lünette Durchlass 16 - 95 mm
- Maschinenunterbau montiert
- Kühlmitteleinrichtung
- Spritzwand montiert
- Spindelbremse
- Drehfutterschutz
- Maschinenlampe
- Wechselrädersatz
- Bedienwerkzeug
- Erstbefüllung mit hochwertigem Mobil-Öl
D360 x 1000-DPA:
- inkl. Digitale Positionsanzeige DPA 2000
- inkl. Glasmeßstäbe für drei Achsen
- inkl. Montage
Varioumbau
für D360 x 1000-DPA
Art. Nr.: 340 2936 2.300,-- zzgl.
Mwst 2.737,00 inkl. Mwst
- inkl. Vario-Umbausatz 400V
- Austausch Digitale Positionsanzeige DPA 2000
gegen eine DPA 2000S
- inkl. Montage
| Modell |
D 360 x 1000 |
D 360 x 1000-DPA |
| Artikel-Nr. |
340 1150 |
340 1150 DPA |
| EUR zzgl. MwSt |
5.790,00 |
6.980,00 |
| EUR inkl. 19% MwSt |
6.890,10 |
8.306,20 |
|
| Technische Daten |
| Spitzenhöhe |
180 mm |
180 mm |
| Spitzenweite |
1000 mm |
1000 mm |
| Umlauf-Ø über Maschinenbett |
356 mm |
356 mm |
| Umlauf-Ø über Schlitten |
220 mm |
220 mm |
| Umlauf-Ø ohne Bettbrücke |
516 mm |
516 mm |
| Länge der Bettbrücke |
240 mm |
240 mm |
| Spindeldrehzahl |
45 - 1800 min-1 |
45 - 1800 min-1 |
| Stufenanzahl |
16 Stufen |
16 Stufen |
| Spindelkonus |
MK 5 |
MK 5 |
| Spindelaufnahme |
Camlock ASA D 1 - 4“ |
Camlock ASA D 1 - 4“ |
| Spindelbohrung |
38 mm |
38 mm |
| Bettweite |
205 mm |
205 mm |
| Oberschlitten-Verfahrweg |
95 mm |
95 mm |
| Planschlitten-Verfahrweg |
180 mm |
180 mm |
| Reitstockkonus |
MK 3 |
MK 3 |
| Reitstock-Pinolenhub |
120 mm |
120 mm |
| Längsvorschub |
0,043 - 0,653 mm/U. |
0,043 - 0,653 mm/U. |
| Planvorschub |
0,015 - 0,220 mm/U. |
0,015 - 0,220 mm/U. |
| Gewindesteigung-Metrisch |
0,45 - 7,5 mm/U |
0,45 - 7,5 mm/U |
| Steigung - Zoll |
112 - 4 Gg/1“ |
112 - 4 Gg/1“ |
| Vierfachstahlhalter Aufnahmehöhe |
16 mm |
16 mm |
| Motorleistung |
1,5/2,4 kW/400 V/50 Hz |
1,5/2,4 kW/400 V/50 Hz |
| Abmessungen (L x B x H) |
1930 x 760 x 1580 mm |
1930 x 760 x 1580 mm |
| Nettogewicht |
850 kg |
850 kg |
|
| Zubehör für OPTI D 360 x 1000 / D 360 x 1000-DPA |
Artikel-Nr. |
EUR zzgl. MwSt. |
EUR inkl. 19% MwSt. |
|
Röhm 3-Backenfutter Ø200 mm D1/4"
|
344 1531 |
429,00 |
510,51 |
|
Röhm 4-Backenfutter Ø 200 mm D1/4"
|
344 1532 |
479,00 |
570,01 |
|
Planscheibe Ø 260 mm
Direktaufnahme Camlock D 1-4"
|
344 1538 |
555,00 |
660,45 |
|
Mitlaufende Körnerspitze
MK3
|
344 0703 |
50,00 |
59,50 |
|
Drehmeißelsatz 16 mm 11-teilig
|
344 1508 |
65,00 |
77,35 |
|
Drehmeißelsatz 16 mm 7-teilig
|
344 1511 |
120,00 |
142,80 |
|
Spannzangensatz 5C 3 - 25 mm, 17-teilig
|
344 1509 |
300,00 |
357,00 |
|
Positionsanschlag mit Feineinstellung
|
344 1524 |
60,00 |
71,40 |
|
Schnellwechselhalter SWH 3-E
|
338 4303 |
429,00 |
510,51 |
|
Werksmontage SWH
|
900 0400 |
95,00 |
113,05 |
|
