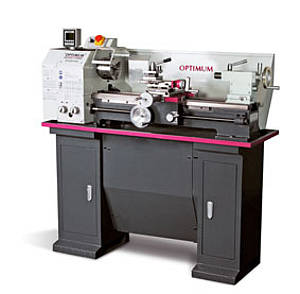

D 280 x 700 G mit optionalen Maschinenunterbau
und digitaler Positionsanzeige MPA 3
Argumente, die in Qualität, Leistung
und Preis überzeugen
- Stark verripptes Prismenbett aus Grauguß, induktiv gehärtet
und präzisionsgeschliffen
- Hauptspindel gehärtet und in nachstellbaren präzisen
Kegelrollenlagern gelagert
- Gehärtete Spindelnase (DIN 55021)
- Garantierte Rundlaufgenauigkeit der Hauptspindel kleiner als
0,009 mm
- Leichtgängiges Vorschubgetriebe mit abgerundeten Zahnrädern,
im Ölbad laufend
- Kegelrollenlagern in P5 Qualität
- Rollgewalzte Trapezspindeln
- Drucklager
- Leitspindel in zwei Sinterlagern gelagert
- Einfacher und schneller Drehzahlwechsel über Keilriemen
- Durch Wechselrädersatz großer Gewindeschneidbereich
- Mit Leitspindel zum Gewindeschneiden oder automatischem Längsdrehen
- Alle Führungen durch Keilleisten spielfrei nachstellbar
- Leistungsstarker, wartungsfreier Motor
- Rechts-Linkslauf am Bedienfeld schaltbar
- Spanschutz am Oberschlitten
- Not-Aus-Schalter und Unterspannungsauslösung
- "Vario"-Ausführung mit deutschem
Frequenzumrichter, extrem durchzugskräftiger, weitgehend
konstanter Drehmomentverlauf
- Gefertigt nach DIN 8606 (Werkzeugmachergenauigkeit)
- Preisgünstig, präzise und wertbeständig
Lieferumfang:
- 3-Backenfutter Ø 125 mm
- Spritzwand
- Spänewanne
- Feste Zentrierspitze MK2
- Feste Zentrierspitze MK4
- Vierfachstahlhalter
- Drehfutterschutz
- Bedienwerkzeug
- Drehherz
- Wechselrädersatz
- HSS Drehmeißel
- Prüfprotokoll
u
| Modell |
D 280 x 700 G |
D 280 x 700 G |
D 280 x 700 G Vario |
| Artikel-Nr. |
342 7001 |
342 7003 |
342 7004 |
| EUR zzgl. MwSt |
1.850,00 |
1.850,00 |
2.550,00 |
| EUR inkl. 19% MwSt |
2.201,50 |
2.201,50 |
3.034,50 |
|
| Technische Daten |
| Spitzenhöhe |
140 mm |
140 mm |
140 mm |
| Spitzenweite |
700 mm |
700 mm |
700 mm |
| Umlaufdurchmesser über Maschinenbett |
266 mm |
266 mm |
266 mm |
| Bettweite |
180 mm |
180 mm |
180 mm |
| Spindeldrehzahl |
150 - 2000 min-1 |
150 - 2000 min-1 |
- |
| Stufenanzahl |
6 Stufen |
6 Stufen |
stufenlos |
| Spindeldrehzahl Vario |
- |
- |
20 - 2500 min-1 |
| Spindelkonus |
MK 4 |
MK 4 |
MK 4 |
| Oberschlitten-Verfahrweg |
60 mm |
60 mm |
60 mm |
| Planschlitten-Verfahrweg |
160 mm |
160 mm |
160 mm |
| Reitstockkonus |
MK2 |
MK2 |
MK2 |
| Reitstock-Pinolenhub |
85 mm |
85 mm |
85 mm |
| Längsvorschub |
0,07 - 0,2 mm/U |
0,07 - 0,2 mm/U |
0,07 - 0,2 mm/U |
| Gewindesteigung - Metrisch |
0,2 - 3,5 mm/U |
0,2 - 3,5 mm/U |
0,2 - 3,5 mm/U |
| Steigung - Zoll |
56 - 8 Gg/1“ |
56 - 8 Gg/1“ |
56 - 8 Gg/1“ |
| Vierfachstahlhalter Aufnahmehöhe |
max. 13,5 mm |
max. 13,5 mm |
max. 13,5 mm |
| Motorleistung |
850 W 230 V ~50Hz |
850 W 400 V ~50Hz |
850 W 230 V ~50Hz |
| Abmessungen (LxBxH) |
1370 x 640 x 535 mm |
1370 x 640 x 535 mm |
- |
| Abmessungen (LxBxH) Vario |
- |
- |
1370 x 780 x 535 mm |
| Nettogewicht |
180 kg |
180 kg |
180 kg |
|
| Zubehör für OPTI D 280 x 700 G |
Artikel-Nr. |
EUR zzgl. MwSt. |
EUR inkl. 19% MwSt. |
|
Planscheibe Ø 265 mm
|
344 1452 |
60,00 |
71,40 |
|
Futterflansch Ø 125 mm
|
344 1311 |
65,00 |
77,35 |
|
Futterflansch Ø 160 mm
|
344 1413 |
79,00 |
94,01 |
|
Mitlaufende Lünette
|
344 1410 |
55,00 |
65,45 |
|
Feststehende Lünette
|
344 1415 |
55,00 |
65,45 |
|
Mitlaufende Körnerspitze
MK2
|
344 0702 |
45,00 |
53,55 |
|
Drehmeißelsatz 8 mm / 11-teilig
|
344 1008 |
59,90 |
71,28 |
|
Drehmeisselsatz HM 8 mm,
7-teilig
|
344 1011 |
89,00 |
105,91 |
|
Drehmeißelsatz 10 mm / 11-teilig
|
344 1108 |
59,90 |
71,28 |
|
Drehmeißelsatz HM 10 mm, 7-teilig
|
344 1111 |
110,00 |
130,90 |
|
Spannzangensatz ER25
15-teilig; 1-16 mm
|
344 1109 |
149,00 |
177,31 |
|
Spannzangensatz ER32
3-20 mm, 18-teilig.
|
344 1122 |
169,00 |
201,11 |
|
Spannzangenfutter ER25
|
344 1305 |
90,00 |
107,10 |
|
Spannzangenfutter ER32
|
344 1306 |
99,00 |
117,81 |
|
Schnellwechselhalter SWH 1-A
|
338 4301 |
380,00 |
452,20 |
|
Werksmontage SWH
|
900 0401 |
60,00 |
71,40 |
|
Werksmontage MPA3
|
900 0420 |
390,00 |
464,10 |
|
Maschinenunterbau mit Einlegeböden
|
344 1407 |
260,00 |
309,40 |
|
Anbauadapter zur Montage von Säule und
Fräskopf an das Maschinenbett an D240/D250/D280
|
335 6572 |
99,00 |
117,81 |
|
