Argumente, die in Qualität, Leistung
und Preis überzeugen
- Stark verripptes Prismenbett aus Grauguß, induktiv gehärtet
und präzisionsgeschliffen
- Hauptspindel gehärtet und in nachstellbaren präzisen
Kegelrollenlagern gelagert
- Gehärtete Spindelnase (DIN 55021)
- Garantierte Rundlaufgenauigkeit der Hauptspindel kleiner als
0,009 mm
- Leichtgängiges Vorschubgetriebe mit abgerundeten Zahnrädern,
im Ölbad laufend
- Kegelrollenlagern in P5 Qualität
- Rollgewalzte Trapezspindeln
- Drucklager
- Leitspindel in zwei Sinterlagern gelagert
- Einfacher und schneller Drehzahlwechsel über Keilriemen
- Durch Wechselrädersatz großer Gewindeschneidbereich
- Mit Leitspindel zum Gewindeschneiden oder automatischem Längsdrehen
- Alle Führungen durch Keilleisten spielfrei nachstellbar
- Leistungsstarker, wartungsfreier Motor
- Rechts-Linkslauf am Bedienfeld schaltbar
- Spanschutz am Oberschlitten
- Not-Aus-Schalter und Unterspannungsauslösung
- "Vario"-Ausführung mit deutschem
Frequenzumrichter, extrem durchzugskräftiger, weitgehend
konstanter Drehmomentverlauf
- Gefertigt nach DIN 8606 (Werkzeugmachergenauigkeit)
- Preisgünstig, präzise und wertbeständig

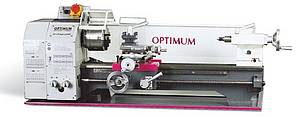

“Die hochwertig ausgeführte D 240 x 500 G
Vario von Optimum ist leicht bedienbar und eröffnet von Kegel über
Wellen bis zur Kugel alle Möglichkeiten des Drehens. Es gibt kaum
etwas, was sich der stolze Besitzer noch wünschen könnte.”
Fazit aus Heimwerker Test 05.2002
Lieferumfang:
- 3-Backenfutter Ø 125 mm
- Spritzwand
- Spänewanne
- Feste Zentrierspitze MK2
- Feste Zentrierspitze MK4
- Vierfachstahlhalter
- Drehfutterschutz
- Bedienwerkzeug
- Drehherz
- Wechselrädersatz
- HSS Drehmeißel
- Prüfprotokoll
u
| Modell |
D 240 x 500 G (230V) |
D 240 x 500 G (400V) |
D 240 x 500 G Vario |
| Artikel-Nr. |
342 5001 |
342 5003 |
342 5004 |
| EUR zzgl. MwSt |
1.390,00 |
1.390,00 |
1.990,00 |
| EUR inkl. 19% MwSt |
1.654,10 |
1.654,10 |
2.368,10 |
|
| Technische Daten |
| Spitzenhöhe |
125 mm |
125 mm |
125 mm |
| Spitzenweite |
550 mm |
550 mm |
550 mm |
| Umlaufdurchmesser über Maschinenbett |
250 mm |
250 mm |
250 mm |
| Bettweite |
135 mm |
135 mm |
135 mm |
| Spindeldrehzahl |
125 - 2000 min-1 |
125 - 2000 min-1 |
- |
| Stufenanzahl |
6 Stufen |
6 Stufen |
stufenlos |
| Spindeldrehzahl Vario |
- |
- |
20 - 2500 min-1 |
| Spindelkonus |
MK4 |
MK4 |
MK4 |
| Oberschlitten-Verfahrweg |
70 mm |
70 mm |
70 mm |
| Planschlitten-Verfahrweg |
110 mm |
110 mm |
110 mm |
| Reitstockkonus |
MK2 |
MK2 |
MK2 |
| Reitstock-Pinolenhub |
65 mm |
65 mm |
65 mm |
| Längsvorschub |
0,07 - 0,2 mm/U |
0,07 - 0,2 mm/U |
0,07 - 0,2 mm/U |
| Gewindesteigung - Metrisch |
0,2 - 3,5 mm/U |
0,2 - 3,5 mm/U |
0,2 - 3,5 mm/U |
| Steigung - Zoll |
56 - 8 Gg/1“ |
56 - 8 Gg/1“ |
56 - 8 Gg/1“ |
| Vierfachstahlhalter Aufnahmehöhe |
max. 13 mm |
max. 13 mm |
max. 13 mm |
| Motorleistung |
750 W 230 V ~50Hz |
750 W 400 V ~50Hz |
750 W 230 V ~50Hz |
| Abmessungen (LxBxH) |
1250 x 585 x 475 mm |
1250 x 585 x 475 mm |
- |
| Abmessungen (LxBxH) Vario |
- |
- |
1250 x 675 x 475 mm |
| Nettogewicht |
125 kg |
125 kg |
125 kg |
|
| Zubehör für OPTI D 240 x 500 G |
Artikel-Nr. |
EUR zzgl. MwSt. |
EUR inkl. 19% MwSt. |
|
Futterflansch Ø
125 mm |
344 1311 |
65,00 |
77,35 |
|
Feststehende Lünette
|
344 1315 |
45,00 |
53,55 |
|
Mitlaufende Lünette
|
344 1310 |
45,00 |
53,55 |
|
Mitlaufende Körnerspitze
MK2 |
344 0702 |
45,00 |
53,55 |
|
Drehmeisselsatz HM
8 mm, 7-teilig |
344 1011 |
89,00 |
105,91 |
|
Drehmeißelsatz 8
mm / 11-teilig |
344 1008 |
59,90 |
71,28 |
|
Drehmeißelsatz 10
mm / 11-teilig |
344 1108 |
59,90 |
71,28 |
|
Drehmeißelsatz HM
10 mm, 7-teilig |
344 1111 |
110,00 |
130,90 |
|
Spannzangensatz ER25
15-teilig; 1-16 mm |
344 1109 |
149,00 |
177,31 |
|
Spannzangensatz ER32
3-20 mm, 18-teilig. |
344 1122 |
169,00 |
201,11 |
|
Spannzangenfutter ER25
|
344 1305 |
90,00 |
107,10 |
|
Spannzangenfutter ER32
|
344 1306 |
99,00 |
117,81 |
|
SchnellwechselhalterSWH 1-A
|
338 4301 |
380,00 |
452,20 |
|
Werksmontage SWH
|
900 0401 |
60,00 |
71,40 |
|
Maschinenunterbau mit
Einlegeböden LxBxH:995 x 380 x 750 mm |
344 0507 |
230,00 |
273,70 |
|
Digitales Magnetmeßsystem MPA
3 Set- S
- Für z.B. Optimum Bohr-Fräsmaschine BF 20(L) Vario,
Optimum Drehmaschinen D 180, D210, D 240, D250, D 280
- Maßbandlänge 1100 mm
|
338 3902 |
739,00 |
879,41 |
|
Werksmontage MPA3 |
900 0420 |
390,00 |
464,10 |
|
Plan - Aufspannscheibe für Optimum
Drehmaschine D 240 x 500 G
|
344 1352 |
50,00 |
59,50 |
|
|
