Argumente, die in Qualität, Leistung
und Preis überzeugen
- Gehärtete und geschliffene Bettführungsbahnen
- Gehärtete Spindelnase (DIN 6350)
- Garantierte Rundlaufgenauigkeit der Spindelnase
kleiner als 0,009 mm
- Rundlaufgenauigkeit - Drehfutter kleiner als 0,04 mm
- Hochpräzise Verarbeitung
- Mit Längs-, Plan- und Oberschlitten
- Spanschutz am Oberschlitten
- Automatischer Längs-/Leitspindelantrieb
- Kegelrollenlager in P5 Qualität
- Drucklager
- Leitspindel in zwei Sinterlagern gelagert
- Mit Leitspindel zum Gewindeschneiden oder automatischem Längsdrehen
- Durch Wechselrädersatz großer Gewindeschneidbereich
- Reitstock kann zum Kegeldrehen +/- 2,5 mm verschoben werden
- Rechts-Linkslauf im Bedienfeld schaltbar
- Not-Aus-Schalter und Unterspannungsauslösung
- Abnahmeprotokoll Gefertigt nach DIN 8606
(Werkzeugmachergenauigkeit)
- Preisgünstig, präzise und wertbeständig
Lieferumfang:
- 3-Backenfutter Ø 100mm
- Feste Zentrierspitze MK 2
- Feste Zentrierspitze MK 3
- Drehfutterschutz
- Spritzwand
- Spänewanne
- 4-fach-Stahlhalter
- Bedienwerkzeug
- Wechselrädersatz
| Modell |

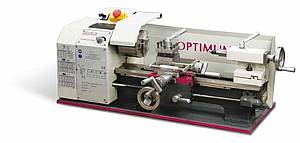

D 180 X 300 VARIO |
| Artikel-Nr. |
342 0301 |
| EUR zzgl. MwSt |
870,00 |
| EUR inkl. 19% MwSt |
1035,30 |
|
| Technische Daten |
| Spitzenhöhe |
90 mm |
| Spitzenweite |
300 mm |
| Drehdurchmesser (max.) |
180 mm |
| Spindelbohrung |
21 mm |
| Durchlass Dreibackenfutter |
20 mm |
| Spindelkonus |
MK 3 |
| Spindeldrehzahl, stufenlos |
150 - 2500 min-1 |
| Gewinde - Metrisch (11) |
0,5 - 3 mm/U |
| Gewinde - Zoll (8) |
44 -10 Gg/1“ |
| Längsvorschub |
0,1 / 0,2 mm/U |
| Bettweite |
100 mm |
| Vierfachstahlhalter Aufnahmehöhe |
max. 8 mm |
| Verfahrweg Oberschlitten |
55 mm |
| Verfahrweg Planschlitten |
75 mm |
| Reitstockkonus |
MK 2 |
| Reitstock-Pinolenhub |
65 mm |
| Motorleistung |
600 Watt / 230 V ~50 Hz |
| Abmessungen |
830 x 396 x 355 mm |
| Nettogewicht |
55 kg |
|
| Zubehör für OPTI D 180 X 300 VARIO |
Artikel-Nr. |
EUR zzgl. MwSt. |
EUR inkl. 19% MwSt. |
|
4-Backendrehfutter Ø
100 mm, zentrisch |
344 0711 |
109,00 |
129,71 |
|
Plan-Aufspannscheibe Ø
170 mm |
344 0295 |
35,00 |
41,65 |
|
Futterflansch Ø
100 mm |
344 0312 |
70,00 |
83,30 |
|
Feststehende Lünette
|
344 0294 |
35,00 |
41,65 |
|
Mitlaufende Lünette
|
344 0293 |
30,00 |
35,70 |
|
Mitlaufende Körnerspitze
MK2 |
344 0702 |
45,00 |
53,55 |
|
Spannzangenfutter ER
25 |
344 0305 |
70,00 |
83,30 |
|
Spannzangenfutter ER
32 |
344 0306 |
79,00 |
94,01 |
|
Spannzangensatz ER25
15-teilig; 1-16 mm |
344 1109 |
149,00 |
177,31 |
|
Drehmeißelsatz 10
mm / 11-teilig |
344 1108 |
59,90 |
71,28 |
|
Schnellwechselhalter SWH-AA |
338 4311 |
250,00 |
297,50 |
|
Einzelstahlhalter 13x50
Typ D |
338 4312 |
51,00 |
60,69 |
|
Werksmontage SWH
|
900 0401 |
60,00 |
71,40 |
|
Drehmeisselsatz HM
8 mm, 7-teilig |
344 1011 |
89,00 |
105,91 |
|
Drehmeißelsatz 8
mm / 11-teilig |
344 1008 |
59,90 |
71,28 |
|
Argumente, die überzeugen...
- Hauptspindel gehärtet und in
nachstellbaren präzisen
Kegelrollenlagern gelagert
- Kegelrollenlagern in P5
Qualität
- Zylindrische Zentrieraufnahme,
gehärtete Spindelnase mit
21 mm Spindelbohrung
- Wechselradgetriebe
- Stufenlose Drehzahlregelung
- Rundlaufgenauigkeit - Drehfutter kleiner als 0,04 mm
- Präzise gearbeitete Schlitten
- Vierfach-Stahlhalter, drehbar
- Alle Führungen durch Leisten
spielfrei nachstellbar
- Rollgewalzte Trapezspindeln
- Zum Kegeldrehen verstellbarer Schlitten
- Reitstock zum Kegeldrehen
seitlich verstellbar
- Reitstock-Pinole und Handrad
mit einstellbarer
Feinskalierung
|
