Argumente, die in Qualität, Leistung und Preis überzeugen
- Schwere Ausführung
- Leistungsstarker Antriebsmotor 4 kW mit stufenloser
elektronischer Drehregelung (Frequenzumrichter)
- 3 Schrittmotoren von Siemens für separaten Antrieb der X, Y
und Z- Achse
- Alle Flachbettführungen mit Edelstahlabdeckungen
- Kugelumlaufspindeln mit Zentralschmierung
- Automatische Schmierung der Flachbettführungen
- Kugelumlaufspindel mit Zentralschmierung
- Integrierte Maschinenleuchte/Integrierte Kühlmitteleinrichtung
- Werkzeugwechsel erfolgt auf Knopfdruck (elektropneumatische
Werkzeugspanneinrichtung)
- Elektronisches Handrad verkürzt die Einrichtung auf ein
Minimum
End- und Referenzschalter in berührungsloser Ausführung
(langfristig keine Kontaktabnutzung) (induktiv)
- Funktionell und leicht bedienbare Steuerung von Siemens
- Anwenderfreundliche Bohr- und Fräszyklen mit grafischer
Darstellung
- 3 D-Bearbeitung durch Programmieren nach DIN 66025 oder
optional durch CAD/CAM
- Konturelemente als Programmierhilfe
Moderne Frästechnik mit Siemens CNC-
Steuerung: SINUMERIK 802S base line
- Zyklenunterstützung für komplexe Anwendungen
- Tieflochbohren
- Gewindeschneiden mit/ohne Ausgleichsfutter
- Lochreihe – Kreis
- Lochreihe – Linie
- Bohren, Senken
- Fräsen von Taschen, Nuten und Kreistaschen
Lieferumfang
- Fräseraufnahme BT 40
- 7 Spannzangen (3-12 mm)
- Verbindungskabel RS 232
- End- und Referenzschalter in berührungsloser Ausführung
(langfristig keine Kontaktabnutzung
- Pneumatische Werkzeugspanneinrichtung für leichten
Werkzeugwechsel
- Integrierte helle Maschinenleuchte
- Integrierte leistungsstarke Kühlmitteleinrichtung
- Alle Bahnen mit beweglicher Edelstahlabdeckungen
- Massiver, exakter Kreuztisch, groß dimensioniert und präzise
oberflächenbearbeitet
- Mit T-Nuten (Größe 16 mm)
fileadmin/Produkte/Optimum/Erlaeuterungen/art358_3850.pdf

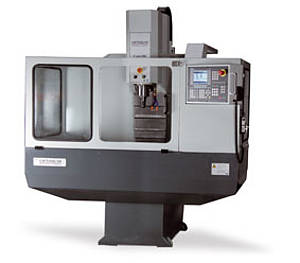

| Modell |
F 100 CNC |
| Artikel-Nr. |
350 1103 |
| EUR zzgl. MwSt |
24.900,00 |
| EUR inkl. 19% MwSt |
29.631,00 |
|
| Technische Daten |
| Gesamtantriebsleistung |
5,8 kW 400V ~50Hz |
| Kühlmittelpumpe |
200 Watt |
| Fräsleistung Messerkopf |
Ø 63 mm |
| Fräsleistung Schaftfräser |
Ø 20 mm |
| Ausladung |
410 mm |
| Wiederholgenauigkeit |
0,006 mm |
| Positioniergenauigkeit |
0,009 mm |
| Spindelaufnahme |
BT 40 |
| Verfahrweg Z - Achse |
400 mm |
| Vorschubantrieb/Drehmoment Motor Z-Achse |
1500 mm/min/12 Nm |
| Abstand Spindel - Tisch |
110 - 510 mm |
| Spindeldrehzahl |
100 - 8000 min-1 |
| Antriebsmotor |
4 kW |
| Tischlänge x Breite |
960 x 280 mm |
| Verfahrweg Y - Achse |
300 mm |
| Vorschubantrieb/Drehmoment Motor Y-Achse |
3000 mm/min/9 Nm |
| Verfahrweg X - Achse |
450 mm |
| Vorschubantrieb/Drehmoment Motor X-Achse |
3000 mm/min/9 Nm |
| T-Nutengrösse/Abstand/Anzahl |
14 mm/85 mm/3 |
| Traglast (max.) |
300 kg |
| Abmessung ( L x B x H) |
1950 x 1650 x 2300 mm |
| Tankinhalt Kühlmittel |
60 Liter |
| Gesamtgewicht |
1100 kg |
|
| Zubehör für OPTI F 100 CNC |
Artikel-Nr. |
EUR zzgl. MwSt. |
EUR inkl. 19% MwSt. |
| Hydraulischer Fräsmaschinenschraubstock
OPTIMUM Hydraulischer Fräsmaschinenschraubstock
HCV 105
- Modular - Maschinenschraubstock mit hoher
Genauigkeit und Wiederholbarkeit für Serien und
Einzelteilbearbeitung auf CNC- Fräsmaschinen und
Bearbeitungszentren
- Robuster Aufbau zum Fräsen
- Führungsflächen gehärtet und geschliffen
- Booster-System, wenig Kraftaufwand, hohe
Druckleistung beim Spannen
- Weiter Spannbereich durch Arretierbolzen mit
verschiedenen Lochabständen
- Hohe Klemmkraft
- Hergestellt aus hochqualitativem Edelstahl
- Lange Lebensdauer durch hohe Qualität
|
353 6210 |
590,00 |
702,10 |
|
OPTIMUM Präzisions-Modularschraubstock
PNM 100
- Modularschraubstock für Serien- und
Einzelteilbearbeitung auf CNC- Fräsmaschinen und
Bearbeitungszentren
- Drehteller
- Besonders geeignet für Werkzeug-, Formen- und
Vorrichtungsbau
- Material aus legiertem Werkzeugstahl
- Führungen gehärtet und geschliffen
- Schnelle Ausrichtung auf den Maschinentisch über Längs-
und Quernuten
- Hohe Präzision
- Einfache Handhabung
- Geringe Aufbauhöhe
- Universell einsetzbar
- Horizontal und vertikal verwendbar
- Backenbreite x Backenhöhe: 100 x 30 mm
- Spannweite max.: 100 mm
- Gesamtlänge: 270 mm
- Nettogewicht: 10,3 kg
|
335 5551 |
630,00 |
749,70 |
|
OPTIMUM Präzisions-Modularschraubstock
PNM 125
- Modularschraubstock für Serien- und
Einzelteilbearbeitung auf CNC- Fräsmaschinen und
Bearbeitungszentren
- Drehteller
- Besonders geeignet für Werkzeug-, Formen- und
Vorrichtungsbau
- Material aus legiertem Werkzeugstahl
- Führungen gehärtet und geschliffen
- Schnelle Ausrichtung auf den Maschinentisch über Längs-
und Quernuten
- Hohe Präzision
- Einfache Handhabung
- Geringe Aufbauhöhe
- Universell einsetzbar
- Horizontal und vertikal verwendbar
- Backenbreite x Backenhöhe: 125 x 40 mm
- Spannweite max.: 150 mm
- Gesamtlänge: 345 mm
- Nettogewicht: 18,2 kg
|
335 5553 |
790,00 |
940,10 |
|
Siemens Garantiezeit
auf zwei Jahre erhöhen (Steuerung)
|
900 1012 |
450,00 |
535,50 |
|
Starterset - CNC
- 1 Stück Parallel-Unterlegplatten-Satz
- 1 Stück Höheneinstellgerät
- 1 Stück Montage- und Werkzeugeinstellhilfe BT 40
- 1 Stück Fräsfutter - BT 40 SLA 20 - 90
- 1 Stück Werkzeugablage für BT 40 Werkzeuge
- 6 Stück Anzugsbolzen BT 40 - 40 x 450
- 1 Stück Planfräser
- 1 Stück Planfräseraufnahme - BT 40
- 1 Stück Adapter Morsekonus BT 40 - MK 3
- 1 Stück Spannzangensatz ER 32
- 1 Stück Adapter Morsekonus BT 40 - MK 3
- 1 Stück Spannzangensatz ER 32
- 2 Stück Spannzangenhalter BT 40/ER 32
- 1 Stück Schnellspannbohrfutter 0 - 13 mm - BT 40
|
353 6105 |
1.250,00 |
1.487,50 |
|
SYMplus Fräsen für
Siemens Steuerung Sinumerik 802S
|
358 3850 |
2.000,00 |
2.380,00 |
|
|
