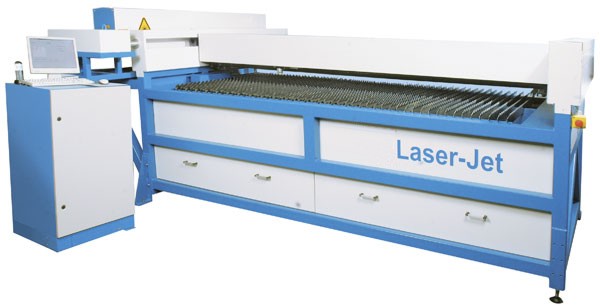

Laserschneidanlage
Der kostengünstige Einstieg in die moderne Lasertechnologie für
die Fertigung
Made in Germany
![](Laser_Jet-Dateien/140810Laserjet_dt_a.jpg) |
|
- 1 kW CO2 Laser
- Komplettsystem mit kapazitiver Höhenabtastung, Hochdruck-Schneidoptik
für oxidfreies Schneiden,
automatisch positioniertem Sichtschutz und Kühlwasserrückkühler
- Schneidkopf als Schreibkopf benutzbar, so dass Bauteile in einer
Aufspannung geschnitten und gekennzeichnet werden können
- Zweiprozessortechnik ermöglicht das gleichzeitige Bearbeiten
und die Programmvorbereitung der nächsten Bearbeitungsaufgabe
direkt an der Maschinensteuerung = erhebliche Zeitersparnis
- externe Maschinenüberwachung und Fehlerdiagnose durch Advanced
Remote Control (ARC)
- lange Serviceintervalle von 5.000 Betriebsstunden minimiert
Maschinenservicekosten
- Schneiden verschiedener metallischer Werkstoffe
- Herstellen komplexer Konturen mit nachbearbeitungsfreien Schnittkanten
- hohe Schneidleistung bei zugleich niedrigen Betriebskosten
- einfache Bedienung mit integrierter Laserleistungssteuerung
und vorprogrammierten Funktionsroutinen
- optimale Zugänglichkeit für manuelles Abnehmen der
geschnittenen Bauteile
- Schneidvorgang direkt einsehbar zur Kontrolle der Schnittqualität
- Anpassungen der Schneidparameter während des Schneidens
möglich
- zum Blechhandling sind Vakuum-Einhebevorrichtung und Entnahmegabel
optional anschließbar (Sonderzubehör)
|
|
|
|
|
![](Laser_Jet-Dateien/diagramm_2.jpg) |
Laserstrahl-Brennschneiden von unlegierten Stählen |
|
Oxidfreises Laserstrahl-Schmelzschneiden von rostbeständigen
Edelstählen |
Wertebereiche für die Schneidgeschwindigkeit vc, die bei verschiedenen
Blechdicken t je nach Schnittkontur gefahren werden kann.
Langgestreckte Konturen ohne starke Krümmungen erlauben höhere
Schneidgeschwindigkeiten, während enge Konturen mit kleinen
Krümmungsradien eine Absenkung der Schneidgeschwindigkeit gegenüber
der entsprechend der verfügbaren Laserleistung maximal
möglichen Schneidgeschwindigkeit erfordern.
Technische Daten Laser - Jet |
Verfahrweg |
X-Achse |
mm |
2500 |
Y-Achse |
mm |
1250 |
Z-Achse |
mm |
70
|
maximale Positioniergeschwindigkeit |
achsparallel |
m/min |
60 |
diagonal |
m/min |
84 |
Positioniergenauigkeit |
mm |
+/- 0,05 |
Wiederholgenauigkeit |
mm |
+/- 0,05 |
maximales Werkstückgewicht |
kg |
450 |
Arbeitshöhe |
mm |
1000 |
Durchlassbreite |
mm |
2700 |
Laser |
W |
CO2 Laser 1000 |
Wellenlänge |
µm |
10,6 |
Strahlleistungsbereich |
W |
60 bis 1000 |
max. Pulsspitzenleistung |
kW |
3,5 |
Pulsfrequenz |
Hz |
1 bis 1000 |
Lasergas |
|
Premix |
Aufstellfläche |
mm |
ca. 5000 x 3000 |
Gewicht ca. |
kg |
2050 |
Art. Nr. |
|
140 810 |
Preis |
€ |
169.000,- |
Laserschneidanlage mit 600 W |
Art.-Nr. |
140 811 |
Preis |
€ |
159.000,- |
Laserschneidanlage mit 1500 W |
Art.-NR. |
140 812 |
Preis |
€ |
199.000,- |
|
