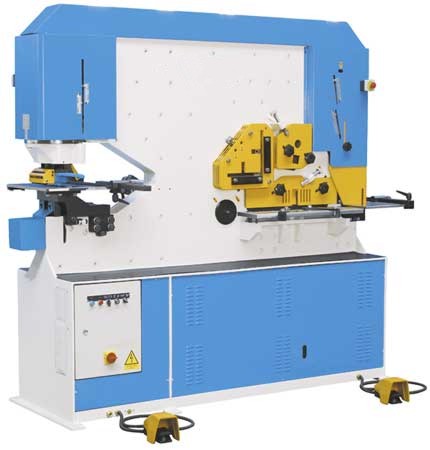

Hydraulische Profilstahlscheren



Universelle Bearbeitung mit 5 Arbeitsstationen zum Stanzen, Schneiden und Ausklinken

HPS 45 D als 1-Zylinder-Version
Modelle HPS 55/110 D, HPS 80/150 D und HPS 110/180 D mit 2 Hydraulikzylindern zum gleichzeitigen Arbeiten an 2 Stationen

Flachstahlschere

  • Untermesser mit 4 Schnittkanten
  • Tisch m. Winkel- u. Längenanschlag


Winkel-Profilstahlschere

  • verstellbarer 1000mm-Hinteranschlag (beim Modell HPS 45 D manuell), bei den anderen Modellen mit automatischer Schnittauslösung)


Stabstahlstation

  • Niederhalter für Rund- und Quadratstahl
    Hinteranschlag 1000mm


Ausklinkstation

  • Tisch mit Skalen und Anschlag


Lochstanzstation

  • Stanzen von Blechen, Flach- u. U-Stahl
  • robuster Tisch für qualitativ hochwertige Stanzergebnisse
  • Modell HPS 110/180 D mit extrem großer Ausladung (610mm)
  • stufenlose Hubeinstellung
  • Adapter für Stempel und Matrizen "Peddinghaus" serienmäßig
  • hydraulische Überlastventile
Technische Daten   HPS 45 D HPS 55/110 D HPS 80/150 D HPS 110/180 D
Lochstanze
Presskraft t 45 55 80 110
Hub mm 21 60 70 80
Hub / min (20 mm) mm 20 37 38 28
Ausladung mm 160 250 300 610
max. Kapazität
(Durchmesser x Stärke)

mm
mm

27 x 13
18 x 18		 40 x 10
20 x 20		 40 x 14
24 x 24		 40 x 20
28 x 28
Tischgröße mm 450 x 160 550 x 250 550 x 300 550 x 610
Arbeitshöhe mm 1010 1080 1195 1260
Stahlschere
Schneidleistung flach max. Dicke mm 200 x 13 200 x 20 300 x 20 400 x 20
max. Breite mm 300 x 10 300 x 15 450 x 15 600 x 15
Messerlänge mm 305 305 475 605
Schnittleistung rund mm 30 16 - 40 45 50
Schneidleistung quadratisch mm 30 16 - 40 45 50
Arbeitshöhe mm 1010 890 1032 1085
Profilschere
Schneidleistung 90° mm 80 x 80 x 8 120 x 120 x 10 130 x 130 x 13 152 x 152 x 13
Schneidleistung 45° mm   70 x 70 x 7 70 x 70 x 7 70 x 70 x 7
Arbeitshöhe mm 1020 1100 1250 1305
Ausklinkvorrichtung
Materialdicke mm 7 10 12 13
Tiefe V90 x Breite x Stärke mm 40 x 40 x 7 42 x 42 x 10 52 x 52 x 12 52 x 52 x 13
Motorleistung kW 3 5,5 11 11
Abmessungen (L x B x H) mm 1460 x 1400 x 1620 1480 x 1800 x 1730 2025 x 1780 x 2700 2560 x 2550 x 1790
Gewicht kg 810 1300 2700 3750
Art.- Nr.   130 170 130 172 130 174 130 176
Preis   6.100,- 9.400,- 13.900,- 20.900,-
