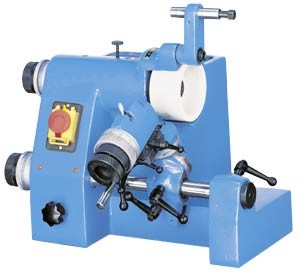

Stichelschleifmaschine SM
Universal-Stichelschleifmaschine zum Schleifen von Profilformen

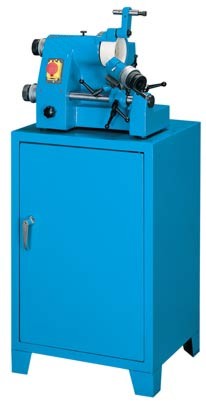

Abb. mit Standardzubehör
 |
Standardzubehör:
- Untergestell
- Abrichter
- Scheibenaufnahme
- Schleifscheibe
- Bedienungswerkzeug
- Handbuch
- Ersatzteilliste
- Abnahmeprotokoll
- Spannzangen 3, 4, 6, 8, 10 mm
|
| Technische Daten |
| max. Spannzangendurchmesser |
mm |
18 |
| max. Schleifdurchmesser |
mm |
25 |
| Kegelschleifen |
|
0° ~ 180° |
| rückseitigen Winkel |
|
0° ~ 45° |
| Geschwindigkeit |
min-1 |
5200 |
| Topfscheibe |
mm |
100 x 50 x 20 |
| Motor |
PS / V |
1/4, 400 |
| Gewicht |
kg |
45 |
| Abmessungen |
mm |
450 x 400 x 350 |
| Verfahrweg des Werkzeughalters |
mm |
140 |
| Handradumdrehung Werkzeughalters |
mm |
18 |
| Handradumdrehung Spindel |
mm |
8 |
| Art.-Nr. |
|
102 880 |
| Preis € |
|
1.999,- |
| Sonderzubehör für SM |
| Bezeichnung |
Art.-Nr. |
Preis € |
| Diamantscheibe |
102 861 |
350,- |
| Scheibenflansch |
102 874 |
160,- |
| Topfscheibe |
102 875 |
88,- |
| Spannzange 2,5 mm |
102 864 |
69,- |
| Spannzange 3 mm |
102 865 |
49,- |
| Spannzange 4 mm |
102 866 |
49,- |
| Spannzange 6 mm |
102 867 |
49,- |
| Spannzange 8 mm |
102 868 |
49,- |
| Spannzange 10 mm |
102 869 |
49,- |
| Spannzange 12 mm |
102 870 |
49,- |
| Spannzange 16 mm |
102 871 |
49,- |
| Spannzange 18 mm |
102 872 |
49,- |
| Diamant-Abrichtschaft |
102 877 |
72,- |
|
