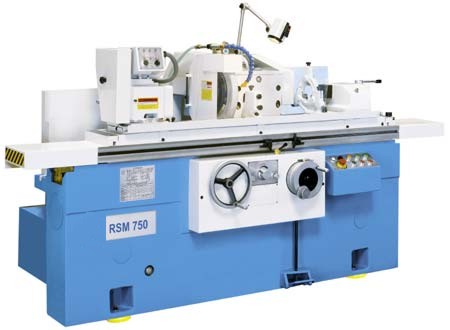

Rundschleifmaschine RSM 750
Universelle Rundschleifmaschine mittlerer Größe für
das Außen- und Innenrundschleifen
in der Einzel- und Kleinserienfertigung
- hohe Schleifpräzision durch hochwertige und sehr solide Bauweise
- präzise ausgerichteter Spindelkopf und Schleifspindelstock
- äußerste Laufruhe und hochgenaue Führungsbahnen
- Schleifspindel doppelseitig gelagert in dreisegmentigen Flächengleitlagern
aus Bronze
- Längs- und Querbewegung auf kombinierten V- und Flachführungen
- Schleifspindelstock kann zum Wechseln vom Innen- zum Außenschleifen
um 180° gedreht werden
- hydraulischer Längsvorschub, stufenlos regelbar
- Rückzug und Positionierung der Schleifscheibe erfolgt hydraulisch
oder manuell
- Maschinentisch schwenkbar zum Konischschleifen
- hydraulischer Reitstock über Fußschalter
|
Standardzubehör:
- 3-B-Futter Ø 125 mm
- Kühlmitteleinrichtung
- Schleifscheibenabrichter
- Auswuchtstand
- Zentrierspitzen
- Innenschleifeinrichtung
- Werkstückmitnehmer
- Bedienungswerkzeug
- Bedienungsanleitung
|
| Genauigkeiten (auf ganze Länge)
|
| Rundlaufabweihung |
0,003 mm |
| zylindrische Abweichung |
0,005 mm |
| Rauhtiefe |
ra < = 0,04 µm |
| Technische Daten RSM 750 |
| Spitzenhöhe |
mm |
125 |
| max. Schleiflänge |
mm |
750 |
| Schleifdurchmesser |
mm |
8 - 200 |
| max. Werkstückgewicht |
kg |
50 |
| max. Tischlängsbewegung |
mm |
800 |
| max. Tischschwenkbereich |
|
± 7° |
| Tischvorschub |
m/min |
0,1 - 4 |
| Vorschub je Handradumdrehung |
mm |
6 |
| Spindelstock |
|
|
| Spindeldrehzahl / Anzahl |
min-1 |
60 - 460 (6) |
| Spindelkonus |
|
MK 3 |
| Reitstockkonus |
|
MK 3 |
| Reitstockspindelhub |
mm |
25 |
| Schleifspindelstock |
| Drehzahl |
min-1 |
1820 |
| max. Hub |
mm |
150 |
| Vorschub je Handradumdrehung |
mm |
1 |
| Schleifscheibenabm. (Ø x Breite x Bohr.) |
mm |
400 x 40 x 203 |
| Antriebsleistung Ges.
|
kW |
4,24 |
| Abmessungen (L x B x H)
|
mm |
2700 x 1420 x 1600 |
| Gewicht |
kg |
2700 |
| Art.-Nr. |
|
170 193 |
| Preis € |
|
19.900,- |
|
