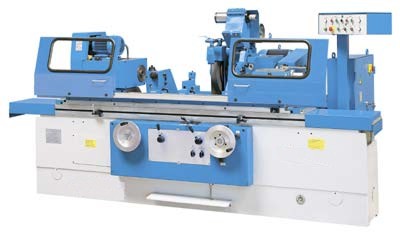

Rundschleifmaschinen RSM 1000 • RSM 1500

Konzipiert für Werkzeugbau und Kleinserienfertigung



Standardzubehör:

  • Innenschleifeinrichtung
  • offene Lünette
  • geschlossene Lünette
  • Dreibackenfutter
  • Kühlmitteleinrichtung
  • Schleifscheibenabrichter
  • Auswuchtstand
  • Auswuchtdorn
  • Messplatte
  • Schleifscheibenflansch
  • Schleifscheibe
  • Zentrierspitze
  • Spritzschutz vorne und hinten
  • Mitnehmer
  • Bedienungswerkzeug
  • Bedienungshandbuch
  • Abnahmeprotokoll
  • Schleifspindel doppelseitig gelagert in dreisegmentigen Flächengleitlagern, nachstellbar
  • Die hydrodynamische Lagerung der Hauptspindel erzeugt einen Ölfilm zwischen Lager und Spindel,
    er bewirkt eine Vibrationsminimierung bei höchster Präzision und Oberflächengüte. Diese Lagerung erhöht die Lebensdauer der Spindel sowie ihre Stabilität.
  • präzise ausgerichteter Spindelkopf und stabiler Support zur Erzielung bestmöglicher Arbeitsergebnisse
    bei unterschiedliche Anwendungsfällen
  • der Tisch ist kräftig dimensioniert; er kann in 2 Richtungen geschwenkt werden
  • seine Bewegung erfolgt manuell über Handrad oder automatisch über Hydraulikvorschub in Längsrichtung
  • Vorschub stufenlos einstellbar
  • es kann eine Verweilzeit am Ende der Tischbewegung eingestellt werden
  • Genauigkeit abgenommen nach ISO für Rundschleifmaschinen
  • der robuste Spindelkopf kann nach links und rechts um 30° geschwenkt werden
  • die Klinkenzustellung ermöglicht mit Hilfe des Nullanschlags eine wiederholte Zustellung,
    ohne dass dabei die Vorschubskala beachtet werden muss
  • mit Innenschleifeinrichtung und mit Einstechautomatik
  • Eilgang mit Rücklauf hydraulisch oder manuell

Genauigkeiten (auf ganzer Länge):

  • Rundlaufabweichung 0,003 mm
  • zylindische Abweichung 0,006 mm (auf 1000), 0,008 mm (auf 1500)
  • Rauhtiefe ra<0,32µm
Technische Daten   RSM 1000 RSM 1500
Spitzenhöhe mm 180 180
max. Schleifdurchmesser mm 320 320
mit fester Lünette mm 60 60
min. Schleifdurchmesser mm 8 8
max. Schleiflänge mm 1000 1500
Innenschleifdurchmesser
mm
 mit Lünette 35 - 100
ohne Lünette 30 - 125		 mit Lünette 35 - 100
ohne Lünette 30 - 125
max. Innenschleiftiefe mm 125 125
Konus d. Arbeitsspindelstockes   MK 4 MK 4
Konus des Reitstockes   MK 4 MK 4
max. Werkstückgewicht zw. d. Spitzen kg 150 150
Reitstockpinolenhub mm 30 30
min. Schleifscheibenzustellung mm 0,0025 0,0025
max. Schwenkbereich d. Arbeitsspindelstockes   +90° +90°
Drehzahlen der Arbeitsspindel
U/min
 25, 75, 110, 50, 150, 220 25, 75, 110, 50, 150, 220
Futterdurchmesser mm 200 200
max. Tischlängsbewegung mm 1000 1500
max. Tischschwenkbereich   +3° / -7° +3° / -6°
Tischvorschub m/min 0,1 - 4 0,1 - 4
Schleifscheibenabm. (Außen Ø x B x Innen Ø) mm 400 x 50 x 203 400 x 50 x 203
Umfangsgeschwindigkeiten m/s 35 35
Drehzahlen U/min 1670 1670
max. Verfahrbereich d. Schleifkopfes mm 245 245
Eilgangzustellung / Rückzug mm 50 50
Vorschub je Handumdrehung mm 0,5; 2 0,5; 2
Vorschub je Skalenteilung mm 0,0025; 0,01 0,0025; 0,01
max. Schwenkbereich   ± 30° ± 30°
Innenschleifeinrichtung, Schleifkopfabmessung max. mm 50x25x13 50x25x13
min. mm 17x20x6 17x20x6
Drehzahlen U / min.   10000 10000
Gesamtantriebsleistung kW 7,5 7,5
Schleifscheibenmotorleistung kW 5,5 5,5
Hydraulikmotor kW 0,75 0,75
Arbeitsspindelstock kW 0,75 1,5
Kühlmittelpumpe kW 0,12 0,12
Abmessungen ( L x B X H ) mm 3605x1810x1515 4605x1810x1515
Gewicht kg 3700 4300
Art.-Nr.   101 441 101 442
Preis €   27.800,- 33.900,-
