CNC Dornbieger / NC- Dornbieger

DB 38 CNC / DB 76 NC

Vollautomatische Fertigung von Rohrbiegeteilen in Großserie oder in flexibler Einzelteilfertigung

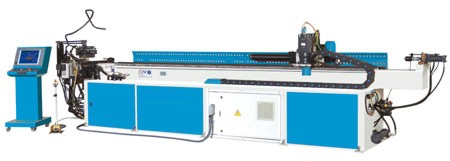

Bei dem CNC-Dornbieger DB 38 sind alle Biegeschritte so weit automatiert, dass lediglich das zu bearbeitende Rohr eingelegt werden muss.
Der gesamte Biegevorgang läuft vollautomatisch ab.
Die Ergebnisse sind je nach Anforderung einfache oder auch komplexe Rohrfiguren aus Stahl, Edelstahl, Aluminium, Messing, Kupfer
und anderem biegefähigem Material.
Die Rohrbearbeitungskosten in der Großserien- oder der flexiblen Einzelteilfertigung werden durch die Verwendung des
CNC-gesteuerten Dornbiegers erheblich minimiert.
Die Bedienung erfolgt auf einem übersichtlichen Bedienpult mit Touch Screen-Monitor. CAD-Dateien lassen sich direkt einlesen und konvertieren.

Programmierte Rohrisometrien lassen sich vor dem tatsächlichen Biegevorgang mittels standardmäßiger 3D-Simulation am LCD-Monitor anzeigen.

DB 76 NC halb automatischer Dornbieger mit NC Steuerung

• 15" Touch Screen Monitor
• 2 automatisch gesteuerte Achsen (Biegen und Drehen)
• manueller Vorschub
• Servomotor für den Drehachse und Hydraulikmotor für die Biegeachse
• Programmspeicher zum Speichern von Biegeschritten
• Step by Step Biegung, nach jedem Biegeschritt ist das Eingreifen des Bedieners notwendig

3-D-Simulation der durchzuführenden Biegevorgänge vor dem tatsächlichen Produktionsbeginn.Direktes Editieren und tabellarische Verwaltung der Parameter diverser Rohrisometrien.	Graphische Bedienoberfläche mit Touch-Screen-Monitor für die anwenderfreundliche Programmierung erforderlicher Fertigungsparameter

• leistungsfähige Siemens-Steuerung SIMOTION

• Industrierechner mit Pentium-Prozessor, 20 GB Festplatte und Diskettenlaufwerk

• fahrbares, übersichtliches Bedienpult mit Touch-Screen-Monitor

• Schnittstelle für Ferndiagnose

• manueller Betrieb, Halbautomatik und Vollautomatik

• autom.Werkstückzähler zur Produktionskontrolle

• automatische Berechnung der Rohrlänge und Übernahme in das NC-Programm durch Eingabe von:
  Y - Rohrvorschub
  B - Biegeschwindigkeit
  C - Drehgeschwindigkeit

• Spanndruckverstellung für dünnwandige Rohre

• programmierbarer, hydraulischer Biegedornrückzug

• automatische Dornschmierung

• freistehender Biegekopf für Rechtsbiegung

• SPS-Steuerung mit Passwortverwaltung und 100 Programmspeicherplätzen für Biegewinkel, Rohrvorschub und Rohrdrehung

• Positionsüberwachung

• Materialverwaltung für Rückfederungskompensation und Biegeoptimierung

• Winkelauflösung

• Fehlermeldungen im Klartext

• Hydraulikölkühlung

• hydraulische Rohrspannung

Standardzubehör:

• Siemens CNC-Steuerung Simotion inkl. Touch-Screen-Monitor
• Biegewerkzeugsatz (Gleit- und Klemmstück, Faltenglätter, Biegedorn und Biegerolle)
