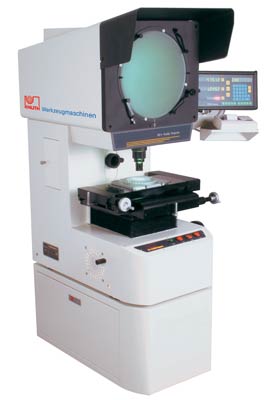

Mess- und Profilprojektor
Berührungsloses Vermessen von projizierten Konturen und Abmessungen
in verschiedenen Vergrößerungen
- die Geometrie des Werkstücks wird durch Punkte in einem Koordinatensystem
erfasst
- ausgezeichnete Optik mit 10- bis 50-facher Vergrößerung
- projizierte Bilder sind hell, kontrastreich und kantenscharf
- gesamter Messweg von 200 x 100 mm kann abgefahren werden, ohne dass
Endmaße oder
Zwischenstücke eingelegt werden müssen
- Projektion kann ausgedruckt oder von einem Computer für weitere
Bearbeitung erfasst werden
- sehr niedrige Konturverzerrung (0,08%) und hohe Messgenauigkeit (3+L/100
µm)
- Glasmaßstäbe für höchste Messsicherheit
Standardzubehör:
- Präzisionsdrehtisch
- Präzisionslinse 10x
- Positionsanzeige mit integriertem Messsystem
- Betriebsanleitung
Sonderzubehör
- Präzisionslinse 20x Art.- Nr. 127 076
Preis € 525,-
- Präzisionslinse 50x Art.- Nr. 127 077
Preis € 525,-
| Technische Daten MP 100 |
| Tischabmessungen |
350 x 170 mm |
| Lupenabmessungen |
225 x 120 mm |
| Messverfahrweg X-, Y-Achse |
200 mm ; 100 mm |
| max. Werkstückdicke |
90 mm |
| min. Ableseinkrement X-, Y-Achse |
0,001 mm |
| Messbereich A-Achse |
0 - 360 ° |
| min. Ableseinkrement A-Achse |
0,01° |
| max. Konturverzerrung |
0,08% |
| Messgenauigkeit |
(3+L/100) µm |
| nutzbarer Bildschirmdurchmesser |
Ø 315 mm |
| Vergrößerung |
10x 20x 50x |
| Sichtfeld |
30 mm 15 mm 6mm |
| Arbeitsabstand |
73 mm 35 mm 15 mm |
| Abmessungen |
450 x 725 x 1600 mm |
| Art.- Nr. |
127 075 |
| Preis € |
6.980,- |
|
