Drehmeißel-Satz

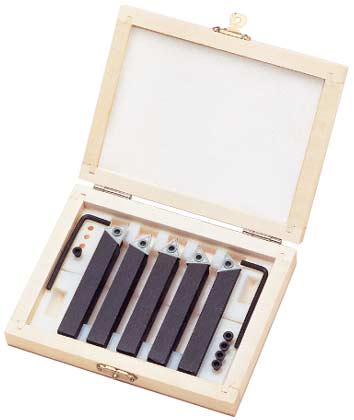

Klemmdrehmeißel-Satz

  • 5 Drehmeißel
  • zur Bearbeitung von Stahl
  • 5 Formen (links, rechts, mittig)

    Schaft Art.-Nr Preis € 5 Ersatzplättchen Preis €
    10 mm 108 770 38,- 108 770 27,-
    12 mm 108 771 45,- 108 771 23,-
    16 mm 108 772 47,- 108 772 23,-
    20 mm 108 773 47,- 108 775 23,-

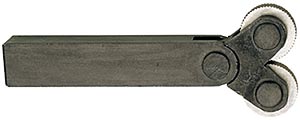

Rändelhalter

  • Schaft H20, B14, Gesamt 140 mm
  • incl. 2 Rändelsätze, schräg 1 mm

    Art.-Nr. 108 520
    Preis € 25,-

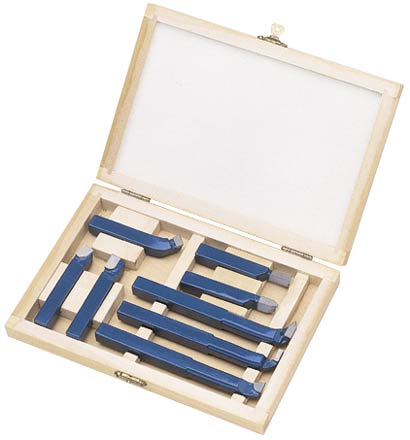

Drehmeißel-Satz

mit aufgelöteten HM-Platten für Stahl, 8 Stück

Schaft Art.-Nr. Preis €
12 mm 108 680 27,-
16 mm 108 690 39,-
20 mm 108 700 44,-



Klemmdrehmeißel-Satz

Klemmdrehmeißel-Satz:

  • Wendeplatten P25 für geschmiedete, gewalzte und vergütete Stähle.
    Jeder Meißel mit Wendeplatte, einschl. 1 Wendeplattensatz (s. o.)
  • Werkzeug, Spezifikationen
  • Schneidenhöhe 25 mm
Der Klemmdrehmeißel-Satz enthält die folgenden Drehmeißel:

1. Stechdrehmeißel, Klemmsystem C, Werkstück-Ø 60mm
Größe Schneidpunkthöhe V f a
25 x 25 x 140 mm - 100 m/min 0,2 - 0,4 mm 4 mm
2. Gewindedrehmeißel 60°, Klemmsystem C
Größe Schneidpunkthöhe V f a
25 x 20 x 120 mm 25 mm - - -
3. abgesetzter rechter Drehmeißel, Plattenform S, Klemmsystem M,
Schneidenlänge 16 mm, mit Spanleitstufe
Größe Schneidpunkthöhe V f a
25 x 20 x 125 mm - 80 m/min 0,6 - 0,7 mm 6 mm
4. gebogener rechter Drehmeißel, Plattenform S, Klemmsystem M,
Schneidenlänge 16 mm, mit Spanleitstufe
Größe Schneidpunkthöhe V f a
25 x 20 x 125 mm - 80 m/min 0,4 - 0,5 mm 4 mm
5. abgesetzter rechter Innendrehmeißel, Klemmsystem C
Größe Schneidpunkthöhe V f a
18 x 18 x 180 mm 14 mm 60 m/min 0,2 mm 4 mm
6. gebogener rechter Drehmeißel, Plattenform S, Klemmsystem C,
Schneidenlänge 16 mm, mit Spanleitstufe
Größe Schneidpunkthöhe V f a
18 x 18 x 180 mm 14 mm 60 m/min 0,2 mm 4 mm
7. abgesetzter rechter Drehmeißel, Plattenform S, Klemmsystem M,
Schneidenlänge 20 mm, mit Spanleitstufe
Größe Schneidpunkthöhe V f a
20 x 20 x 125 mm - 100 m/min 0,4 - 0,5 mm 4 mm
8. Innengewindedrehmeißel, Klemmsystem C
Größe Schneidpunkthöhe V f a
18 x 18 x 180 mm 25 mm - - -



Art.-Nr. 108 670
Preis € 178,-
Wendeplatten-Satz: 30 Stck.
Art.-Nr. 108 675
Preis € 62,-
Klemmdrehmeißel-Satz:
Schneidenhöhe 20 mm, Schäfte 20 mm, 9 Meißel
Art.-Nr. 108 778
Preis € 189,-
Wendeplatten-Satz: 30 Stck.
Art.-Nr. 108 779
Preis € 75,-

Klemmdrehmeißel-Satz: 9 Meißel

Schafthöhe 16mm, Schaftbreite 20mm (5x)
Schafthöhe 20mm, Schaftbreite 20mm (3x)
Schafthöhe 24mm, Schaftbreite 20mm (1x)
Art.-Nr. 108 780
Preis € 176,-
Wendeplatten-Satz: 30 Stck.
Art.-Nr. 108 782
Preis € 65,-

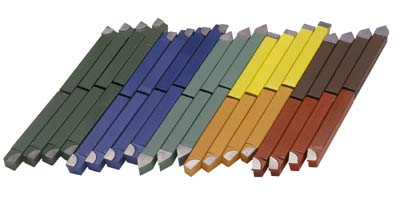

Drehmeißel-Satz, 38-teilig

Hartmetallbestückt
  Art. Nr. Preis €
6 mm Schaft 170 169 33,-
8 mm Schaft 170 170 37,-

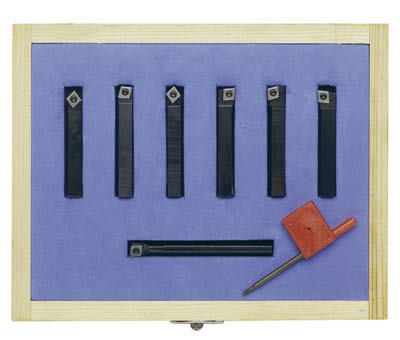

Klemmdrehmeißel-Satz, 7-teilig



  • bestückt mit Wendeschneidplatten TTS04
  • Sonderzubehör: Wendeplatten
  Art. Nr.
CCMT060204-UM6630 170 240
CCMT060204-UM8030 170 241
CCMT060204-UR6640 170 242
CCMT060204-UR8030 170 243


  Art. Nr. Preis €
8 mm Schaft 170 218 182,-
