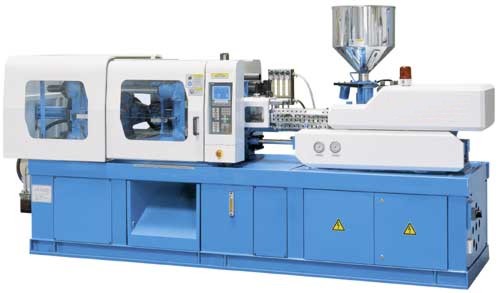

Spritzgießmaschine TRX
Voll-hydraulische Spritzgießmaschine zum Verarbeiten von Kautschuk
oder Kunststoffen
- mit SIEMENS SIJECT Steuerung
- Hydraulikkomponenten von Vickers und Rexroth
- Schnecke für PE, PP, PA, ABS und PS
- schnelles Schließen der Klemmung
- Gegendruckeinstellung und -anzeige
- Öltemperaturkontrolle
- Timer-Funktion zum Vorheizen der Maschine
Standardzubehör:
- Schnecke inkl. Kopf und Ring
- Ersatzschneckenkopf und -ring
- kurze und lange Düse
- Spannwerkzeug
- Heizband für Düse und Zylinder
- Bedienwerkzeug
- Dichtungsset
- Schwingelemente
- 4-fach-Kühlwasserdosiereinrichtung
Sonderzubehör auf Anfrage:
- Temperiereinrichtung
- Fülltrichtertrockner mit automatischer vakuum Ladevorrichtung
- Schnecke für PVC, PET, PC in verschiedenen Durchmessern
- Ausblaseinrichtung
- Entkernvorrichtung
- Hochleistungsheizbänder für Spezialanwendungen
Schließeinheit
- 5- Punkt-3-Hebelklemmsystem
- programmierbare Steuerung für verschiedene Einspritzgeschwindigkeiten
und -drücke
- Aufnahme von großen Formen durch großen Öffnungshub
und großen Säulenabstand
- hochbelastbare chrombeschichtete Säulen garantieren hohe Korrosionsbeständigkeit
und eine lange Lebensdauer
- automatische Zentralschmierung
- elektrische und mechanische Sicherheitsverriegelung
- Mehrkolbenauswerfersystem
Spritzeinheit
- schnelle, stabile Einspritzung durch Doppelhydraulikzylinder
- großes L/D Verhältnis der Schnecke für gute Plastifizierergebnisse
- speziell entwickelte nitrierte Stähle für Schnecke und Zylinder
garantieren hohen Verschleissschutz
- mehrphasen Plastifizierung mit Geschwindigkeits-, Druck- und Positionskontrolle
- integriertes Computerüberwachungssystem stellt fehlerfreies
Plastifizieren sicher
- programmierbare Dekompression
- integrierte Temperaturkontrolle
- niedrigtemperatur Schutzvorrichtung für Schnecke
- Schneckendrehzahlanzeige
- Düsenkopf-Zentriereinrichtung
Technische Daten |
|
TRX 80 |
TRX 100 |
TRX 140 |
TRX 188 |
TRX 230 |
TRX 280 |
TRX 320 |
TRX 400 |
TRX 500 |
Spritzeinheit |
|
|
|
|
|
|
|
|
|
|
Schneckendurchmesser |
mm |
35 |
38 |
45 |
50 |
55 |
62 |
67 |
75 |
80 |
wirksame Schneckenlänge |
L/D |
20 |
20 |
20 |
20 |
20 |
20 |
20 |
20 |
22 |
theoretisches Hubvolumen |
cm3 |
152 |
187 |
280 |
412 |
577 |
770 |
952 |
1546 |
2010 |
max. Schussgewicht |
5 |
138 |
171 |
255 |
375 |
525 |
700 |
866 |
1407 |
1830 |
Einspritzstrom |
g/s |
92 |
96 |
120 |
152 |
160 |
234 |
261 |
404 |
456 |
Plastifizierstrom |
g/s |
12 |
13,8 |
20 |
24 |
28,8 |
35 |
42,3 |
49 |
55 |
max. Einspritzdruck |
Mpa |
174 |
165 |
159 |
176 |
178 |
173 |
148 |
152 |
164 |
Schneckendrehzahl |
min-1 |
0-220 |
0-215 |
0-220 |
0-180 |
0-165 |
0-155 |
0-180 |
0-180 |
0-170 |
Schließeinheit |
|
|
|
|
|
|
|
|
|
|
Schließkraft |
kN |
800 |
1000 |
1400 |
1880 |
2300 |
2800 |
3200 |
4000 |
5000 |
Hub |
mm |
300 |
318 |
400 |
450 |
480 |
550 |
610 |
690 |
770 |
Säulenabstand |
mm |
320x320 |
360x360 |
410x410 |
470x470 |
535x535 |
580x580 |
610x610 |
720x720 |
800x800 |
max. Formhöhe |
mm |
320 |
350 |
400 |
500 |
550 |
600 |
650 |
730 |
800 |
min. Formhöhe |
mm |
100 |
100 |
160 |
160 |
200 |
200 |
220 |
220 |
250 |
Ausstoßerkraft/-hub |
KN/mm |
28/100 |
28/100 |
33/110 |
35/120 |
46/125 |
150/170 |
50/170 |
110/170 |
125/230 |
Ausstoßer |
Anzahl |
5 |
5 |
5 |
5 |
9 |
9 |
9 |
13 |
17 |
Sonstiges |
|
|
|
|
|
|
|
|
|
|
max. Pumpendruck |
Mpa |
16 |
16 |
16 |
16 |
16 |
16 |
16 |
16 |
16 |
Pumpenmotor |
kW |
11 |
11 |
13 |
18,5 |
22 |
30 |
30 |
37 |
45 |
Heizleistung |
kW |
5,5 |
6,5 |
11 |
13,5 |
16 |
18 |
19 |
21 |
30 |
Granulatbehälterinhalt |
kg |
25 |
25 |
25 |
50 |
50 |
50 |
50 |
100 |
100 |
Öltankinhalt |
l |
180 |
200 |
250 |
300 |
400 |
500 |
600 |
720 |
900 |
Abmessung (LxBxH) |
m |
4,0x1,0x1,7 |
4,1x1,1x1,8 |
4,43x1,2x2,12 |
5,15x1,6x2,1 |
6x1,6x2,3 |
6,2x1,7x2,2 |
7,3x1,9x2,5 |
7,6x2,0x2,6 |
8,3x2,2x2,7 |
Gewicht |
t |
3 |
3,5 |
4,3 |
6,4 |
8 |
9 |
12 |
15 |
20 |
Art.- Nr. |
|
183 004 |
183 000 |
183 006 |
183 008 |
183 010 |
183 012 |
183 002 |
183 014 |
183 016 |
Preis |
Euro |
24.900,- |
23.400,- |
29.900,- |
36.400,- |
45.300,- |
48.900,- |
59.800,- |
74.900,- |
94.900,- |
|
