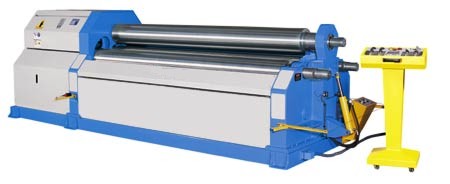

Hydr. 4-Walzen-Rundbiegemaschinen RBM

Zum Walzen elliptischer und konischer Formen, Anbiegen und Biegen in einem Arbeitsgang

  • gehärtete Walzen serienmäßig
  • solide Stahlkonstruktion
  • vom Steuerpult bedienbare hydraulische Klapplager zur leichten Entnahme des fertigen Werkstücks
  • Walzenverstellung (Zustellung und Einstellung der Parallelität und Konizität) erfolgt über das Bedienpult
  • alle Walzen laufen in hochwertigen Kugellagern
  • voneinander unabhängige Verstellung der seitlichen Walzen
  • Hydraulikkomponenten von Parker, Bosch
  • Elektrikkomponenten von Siemens, Telemecanique

Sonderzubehör:

  • mit CNC oder NC-Teach-In Steuerung
  • Konischbiegeeinrichtung
  • stufenlos einstellbare Drehgeschwindigkeit - wird vom Steuerpult bedient
  • seitliche und zentrale Abstützung für Blechringe großer Durchmesser
  • verl. Walzenenden zur Aufnahme von Profilwalzen
  • Profilwalzensatz
  • autom. Zentralschmierung
  • Digitalanzeige
  • Materialzufuhrtisch
Technische Daten RBM   20/4 20/16 25/6 25/13 25/20 25/35 30/10 30/16 30/35 30/60 40/06 40/13
Arbeitslänge mm 2100 2100 2600 2600 2600 2600 3100 3100 3100 3100 4100 4100
max. Dicke
Durchmesser min=3xOberwalze		 mm 6 20 8 16 25 45 13 20 45 85 8 16
Anbiegung
Durchmesser min. 3xOberwalze		 mm 4 16 8 13 20 35 10 16 35 60 6 14
Oberwalze Durchmesser mm 160 300 210 300 360 460 300 360 510 760 300 390
Unterwalze Durchmesser mm 140 270 190 270 330 420 270 330 460 680 270 360
Seitenwalzendurchmesser mm 120 210 170 210 250 360 210 250 390 580 210 300
Motorleistung kW 2,2 11 7.5 11 15 30 11 15 37 75 5,5 18
Länge mm 3920 4420 4660 4920 5040 5645 5420 5540 6300 7500 5920 6050
Breite mm 1140 1730 1370 1730 1900 2030 1730 1900 2300 4150 1730 2100
Höhe mm 860 1460 1320 1460 1680 2585 1460 1680 2585 4500 1460 1980
Gewicht kg 2320 7200 4600 8110 11800 30000 9020 13200 40000 110000 9930 20800
Art.-Nr.   131 900 131 903 131 906 131 909 131 912 131 915 131 921 131 924 131 927 131 930 131 933 131 936
Preis €   34.900,- 51.600,- 36.900,- 54.900,- 82.400,- 189.900,- 64.900 94.800,- 284.800,- 488.000,- 79.000,- 128.000,-
Art.-Nr. CNC Steuerung   131 901 131 904 131 907 131 910 131 913 131 916 131 922 131 925 131 928 131 931 131 934 131 937
Preis €   61.900,- 77.400,- 61.800,- 77.600,- 101.900,- 221.900,- 81.900,- 121.900,- 316.900,- 538.000,- 105.600,- 156.000,-
Art.-Nr. NC Teach-In   131 902 131 905 131 908 131 911 131 914 131 917 131 923 131 926 131 929 131 932 131 935 131 938
Preis €   51.900,- 66.900,- 50.900,- 69.600,- 96.900,- 213.900,- 72.900,- 114.000,- 308.000,- 528.900,- 94.800,- 148.000,-
