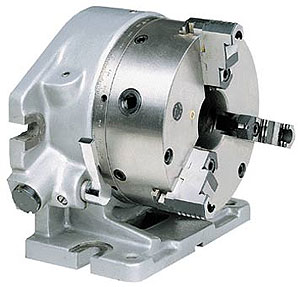

S 200 Direktteilkopf
Der Direktteilkopf S 200 kann sowohl in horizontaler als
auch in vertikaler Aufspannung benutzt
werden. Die im stabilen Gusskörper des Teilappartes integrierte,
vor Verschmutzung geschützte
Indexiereinrichtung positioniert präzise und gleichbleibend die Teilungen
2, 3, 4, 6, 8, 12 und 24. Die
gut ablesbare, auf dem Umfang angebrachte Gradskala ermöglicht mit
Nonius eine minutengenaue
Ablesung auf 360°. Über einen stabilen Klemmhebel kann
das Spannfutter an jeder eingestellten
Position verdrehsicher fixiert werden.
Normalzubehör:
- 6 Teilmasken
- Futter
- Bedienungswerkzeug
| Technische Daten | Genauigkeit | ||
| Spitzenhöhe | 150 mm | Spindelrundlauf radial | 0,01 mm |
| Dreibackenfutter | 210 mm | Rundlauf axial Aufspannplatte | 0,015 mm |
| Teilungen | 2, 3, 4, 6, 8, 12, 24 | Planparallelität der Aufspannpl. zur Grundplatte | 0,02 mm |
| Art.-Nr. | 110 966 | Rechtwinkeligkeit der Aufspannfläche |
0,015 mm/200 mm |
| Preis € | 759,- | Teilgenauigkeit (für 24) | 25" |
