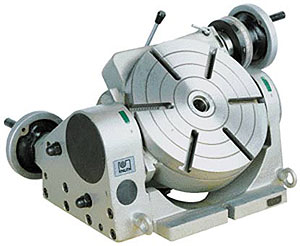

Schwenkbarer Rundtisch RTS

Preis €

1.380,-

in vollkommen geschlossener Ausführung, verhindert Eindringen von Schmutz und Spänen
der Aufspanntisch dreht sich auf einer großen ringförmigen, im Ölbad liegenden geschabten Flachführungsbahn
die robuste, sehr wirksame Klemmeinrichtung zieht den Aufspanntisch ohne Positionsänderung oder radialen Druck genau senkrecht nach unten und presst ihn gegen die Führungsbahn
zum schnellen Drehen per Hand kann die Schnecke vom Schneckenrad durch Umlegen des Handhebels getrennt werden
der Eingriff von Schnecke ins Schneckenrad kann nachgestellt werden
Aufspanntisch mit 360° Skala
das mit höchster Genauigkeit hergestellte Schneckenrad ist fast so groß wie der Durchmesser des Rundtisches
gehärtete und geschliffene im Ölbad laufende Schnecke
Übersetzung. des Schneckengetriebes 90:1
Skalenteilung des Handrades 10"
Das Handrad kann gegen eine Indexeinrichtung getauscht werden

für Grad- und Indirektteilung
von 2-66 können sämtliche, von 68-132 alle durch 2, 3 und 5 teilbaren Teilungen ausgeführt werden

Art.-Nr.	125 805
Preis €	147,-

Genauigkeiten	RTS 250	RTS 320
Stirnlaufgenauigkeit der Aufspannfläche des Arbeitstisches	< = 0,020
Rundlaufgenauigkeit des Aufspanntisches	< = 0,020
Parallelität der Aufspannfläche d. Aufspanntisches zur Grundfläche	< = 0,020
Rundlaufgenauigkeit der Konusbohrung des Aufspanntisches	< = 0,010
Parallelität der Aufspannfläche d. Aufspanntisches zur Quernut	< = 0,020	< = 0,020 mm
Teilgenauigkeit	45"
