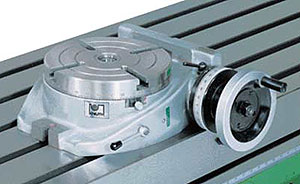

Rundtisch RT

Typ D H A B C E F MK d Ratio Gewicht Aufspan. Art.-Nr. Preis €
RT 100 110 75 118 145 85 10 10 2 25 1:90 7,25 kg hor.+vert. 125800 299,-
RT 160 160 85 196 242 125 10 12 2 25 1:90 16,5 kg horizontal 125830 391,-
RT 200 200 100 236 285 150 12 14 3 30 1:90 30,5 kg hor.+vert. 125835 483,-
RT 250 250 110 286 328 170 12 14 3 30 1:90 44 kg hor.+vert. 125840 564,-
RT 320 320 120 360 410 210 14 18 4 40 1:90 75 kg hor.+vert. 125845 759,-



Indexeinrichtung
RT 160 - 320

  • für Grad- und Indirektteilung
  • von 2-66 können sämtliche, von 68-132 alle durch 2, 3 und 5 teilbaren Teilungen ausgeführt werden
Indexeinrichtung für
RT 160-320
Art.-Nr. 125 805 Preis € 147,-
Indexeinrichtung für
RT 100
Art.-Nr. 125 802 Preis € 113,-

Reitstock für RT 100
Art.-Nr. 125 801 Preis € 113,-
Reitstock für RT 200 und
RT 250
Art.-Nr. 125 820 Preis € 207,-
Reitstock für RT 320
Art.-Nr. 125 825 Preis € 276,-

  • alle technischen Baumerkmale wie beschrieben unter RTS
  • Typ RT 100 mit 3 radialen Aufspann-T-Nuten
  • Typ RT 160 und RT 200 mit 4 radialen Aufspann-T-Nuten (14 mm)
  • Typ RT 250 und RT 320 mit 6 radialen Aufspann-T-Nuten
  • auf äußerst niedrige Bauform wurde Wert gelegt
  • Führungsnut in der vertikalen Grundfläche
  • außer RT 160 sind alle Rundtische auch vertikal einsetzbar
Genauigkeiten (max. Abweichungen)
Stirnlaufgenauigkeit der Aufspannfläche des Arbeitstisches 300 : 0,015
Rundlaufgenauigkeit des Arbeitstisches 0,015
Parallelität der Aufspannfläche des Aufspanntisches zur Grundfläche 300 : 0,02
Rundlaufgenauigkeit der Konusbohrung 0,01
Parallelität der Bohrungsachse zur vertikalen Aufspannfläche 0,03
Parallelität der Bohrungsachse zur Nut in der vertikalen Aufspannfläche 0,02
Parallelität zwischen vertikaler Aufspannfläche u. Verbindungsachse Konuszentrum-Reitstockspitze 0,02
Parallelität zwischen Nut in der vertikalen Aufspannfläche u. Verbindungsachse zw. den Spitzen 0,02
Teilgenauigkeit 45 "
