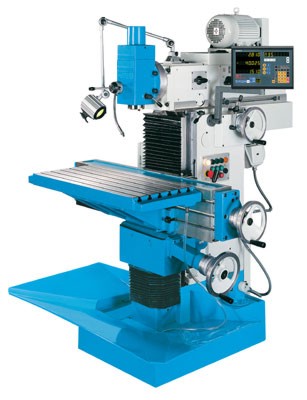

Werkzeugfräsmaschine WF 4.1 • 3.1 • 2.1
Fräsmaschine für den Werkzeugbau mit digitaler Positionsanzeige
























  • automatische Vorschübe in allen3 Achsen
  • Gegenhalter zum Horizontalfräsen
  • Höchstmaß an statischer und dynamischer Steifigkeit des Maschinenständers durch starkverrippte Graugussausführung
  • Bedienelemente rechtsseitig kompakt angeordnet
  • Vertikalkopfpinole zum Bohren über Handgriff zustellbar
  • Pinolenhub 80 mm
  • 18-stufige Spindeldrehzahleinstellung (40-2000 min-1)
  • Zentralschmiereinrichtung
  • gehärtete Führungsbahnen
  • Späneauffangblech
  • bei der WF 2.1 wird zum Horuízontalfräsen lediglich der Srenkrechtfräskopf um 90° gedreht
  • Gegenhalter zum Horizontalfräsen im Standardzubehör
  • vielseitiger Anwendungsbereich

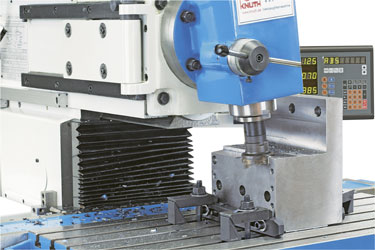

    Die Werkzeugfräsmaschine WF 4.1 ist mit
    einem vertikalen Fräskopf ausgerüstet, der
    um +/- 90° geschwenkt werden kann. Eine
    Gradskala erleichtert das Ablesen der
    eingestellten Gradzahl. Die Pinole ist
    großdimensioniert, hat einen Hub von 80 mm
    und wird mechanisch über einen Hebel
    geklemmt. Der Einsatz der Horizontal-
    fräseinrichtung erfolgt nach Demontage des
    Vertikalfräskopfes mittels Schwenkvorrichtung,
    des Verschiebens des Oberbalkens, sowie der
    Montage des Gegenhalters. Umbau- und
    Rüstkosten sind sehr gering. Alle 3 Achsen der
    Maschine verfügen über automatische
    Vorschübe und Eilgänge. Die Achsen X und Z
    werden über einen einzigen Richtungshebel
    ein- und ausgeschaltet.
    Für den Quervorschub Y steht ein separater Hebel am Oberbalken zur Verfügung. Darüber hinaus können die Achsen über skalierte Handräder manuell verfahren werden.

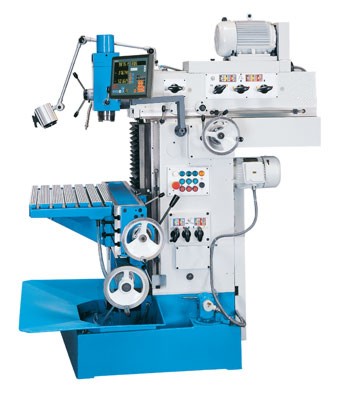

Horizontalfräsen mit Gegenhalter


 Schwenkvorrichtung des Vertikalfräskopfes
zum Horizontalfräsen

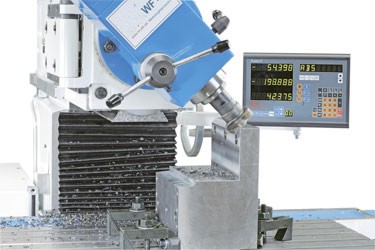

Stufenlos schwenkbarer Vertikalfräskopf mit einem Bereich von ± 90°


Standardzubehör:

  • Positionsanzeige
  • 4 Fräsdorne lang 16, 22, 27, 32 mm
  • Reduzierhülsen MK 1, 2, 3
  • Spannzangenfutter mit Spannzangen 2, 3, 4, 5, 6, 8, 10, 12 mm
  • Anzugsstange
  • Kühlmitteleinrichtung
  • Spänefangblech
  • Gegenhalter zum Horizontalfräsen
  • Bedienungsanleitung
  • Arbeitsleuchte
  • Bedienwerkzeug
Sonderzubehör
Universalschwenktisch für WF 4.1; WF 3.21; WF 2.1
Aufspannfläche 320x620 mm
schwenkbar um X u.d. Y-Achse ± 30°
schwenkbar Z-Achse 360°
Art.Nr. 129 347
Preis € 1.880,-

Technische Daten   WF 2.1 WF 3.1 WF 4.1
Abmessungen Arbeitstisch mm 750 x 320 750 x 320 800 x 400
Abmessungen Vertikaltisch mm 830 x 225 830 x 225 1060 x 250
T-Nuten Arbeitstisch mm (5) 14 x 63 (5) 14 x 63 (6) 14 x 63
Vertikaltisch mm (2) 14 x 126 (3) 14 x 63 (3) 14 x 63
Tischbelastbarkeit kg 300 300 300
Verfahrwege längs (X) mm 405 405 500
quer (Y) mm 200 305 400
vertikal (Z) mm 390 400 400
Abstand Spindelachse - Tischoberfläche Horizontalspindel mm 35 - 425 85 - 485 50 - 450
Vertikalspindel mm 75 - 445 50 - 450 50 - 450
max. Ausladung mm 680 425 540
Spindelaufnahme   ISO 40 ISO 40 ISO 40
Drehzahlbereich (18 Stufen) min-1 (12) 40 - 1600 (18) 40 - 2000 (18) 40-2000
Vorschubgeschwindigkeit(x-,y-,z- Achse) mm/min 10 - 380 . 10 - 380 10-380
Eilgang mm/min 1200 1200 1200
Pinolenhub   80 80 80
Hauptmotorleistung kW 2,2 2,2 3
Vorschubmotorleistung kW 0,75 0,75 1,1
Abmessungen (L x B x H) mm 1390 x 1430 x 1820 1215 x 1200 x 1800 1390x1430x1820
Gewicht kg 1100 1300 1400
Art.-Nr.
   302 331 302 332 302 333
Preis €   15.400,- 16.900,- 18.900,-
