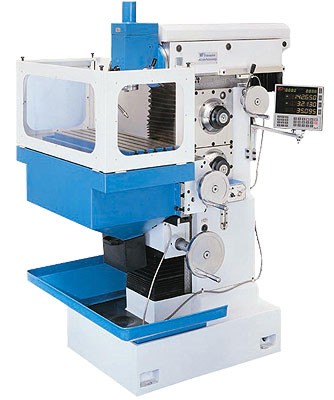

Werkzeugfräsmaschine WF 1
Bestechend in Preis und Leistung
mit 3-Achs-Positionsanzeige montiert
- 8 Vorschübe (26-290 mm/min) in allen 3 Achsen
- reichhaltiges Zubehör-Set
- übersichtlich und präzise
- mit Arbeitsraumabdeckung
- schnelle Umrüstung für Horizontalarbeiten mit Hilfe einer Schwenkvorrichtung
des Vertikalfräskopfes
- Gegenhalter problemlos einsetzbar
- die Konsole und der Querschlitten laufen auf Schwalbenschwanzführungen
- für Sonderbearbeitungen können am Tisch diverse Zusatzgeräte montiert
werden
- Vertikalfräskopf ± 45° schwenkbar
- sehr robuste Lagerung der Horizontal- und Vertikalspindel durch 2
Axialrillenkugellager bzw. 2 vorgespannte Spindellager
- die Zahnräder sind gehärtet, geschliffen und nitriert
- Schmierung erfolgt manuell über Zentralschmierpumpe bzw. durch eine
Kolbenpumpe im Hauptgetriebe
- eingebaute Kühlmittelanlage mit separater Pumpe
- alle Führungen sind mit Faltenbalgen gegen Beschädigungen, Kühlwasser
und Verschmutzung geschützt
- alle 3 Achsen wahlweise über Sicherheitshandräder mit Drehgriff, die
ein Mitdrehen im Automatikvorschub
verhindern oder automatischen Vorschub sowie Eilgang verfahrbar
- bei automatischem Vorschub ist der Arbeitsbereich über verstellbare
Anschläge flexibel begrenzbar
- Bohrarbeiten mit verstellbarer Pinole des Vertikalkopfes möglich -
Pinolenhub 60 mm
- einfache und bequeme Bedienung - alle Bedienelemente rechtsseitig
ausgeführt
- matt-verchromte Maßbänder und Handradskalen (Skalenteilung 0,05 mm)
an allen Achsen
Standardzubehör:
- 3-Achs-Positionsanzeige
- Vertikalfräskopf
- Vertikaltisch
- Spannzangenfutter und Spannzangen (4, 5, 6, 8, 10 und 12 mm)
- Fräsdorn ( Ø 16 mm, Ø 22 mm, Ø 27 mm)
- Reduzierhülse (ISO 40 / MK 1, ISO 40 / MK 2, ISO 40 / MK 3, ISO
40 / MK 4
- Kühlmitteleinrichtung
- Gegenhalter zum Horizontalfräsen
- Spänefangblech
- Arbeitsraumabdeckung
- Betriebsanleitung
- Abnahmeprotokoll
| Technische Daten WF 1 |
| Arbeitstisch Aufspannfläche |
270 x 700 mm |
| Anzahl der T-Nuten |
5 |
| T-Nutweite |
12 mm |
| Abstand der T-Nuten |
50 mm |
| Vertikaltisch Aufspannfläche |
260 x 710 mm |
| Anzahl der T-Nuten |
4 |
| T-Nutweite |
12 mm |
| Abstand der T-Nuten |
63 mm |
| Verfahrwege |
- Längs (x) |
300 mm |
| - Quer (y) |
200 mm |
| - Höhe (z) |
350 mm |
| Anzahl der Vorschübe |
8 |
| Vorschubbereich |
26 - 290 mm/min. |
| Eilgang |
1100 mm/min. |
| Anzahl der Drehzahlen |
8 |
| Drehzahlbereich |
- horizontal |
110 - 1230 min-1 |
| - vertikal |
150 - 1660 min-1 |
| Spindelaufnahme horizontal / vertikal |
ISO 40 |
| Pinolenweg (vertikal) |
60 mm |
| Vertikalkopfschwenkbereich |
± 45° |
| Gesamtantriebsleistung |
3,7 kW |
| Kühlmittelpumpe |
0,09 kW |
| Abmessungen (L x B x H) |
1310 x 1380 x 1650 mm |
| Gewicht |
900 kg |
| Art.-Nr. |
301 210 |
| Preis mit Positionsanzeige € |
12.900,- |
|
