Fräsmaschine UWF 10 • 12B • 15B
![](uwf10_12B_15B-Dateien/301271UW.JPG)

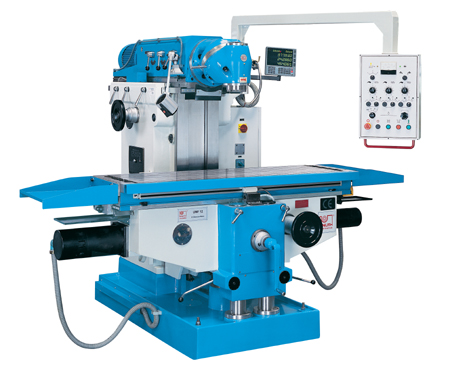

UWF 12B
|
![](uwf10_12B_15B-Dateien/Position.jpg)
|
-
Servoantrieb x, y, z
-
extra großer Arbeitsbereich
Komplettpreis mit 3-Achs-Positionsanzeige montiert
- besonders großer Arbeitstisch und große Verfahrwege in
allen Achsen
- stabile und verwindungssteife Konstruktion
- Universalschwenkkopf – Fräser kann in jeden räumlichen
Winkel gestellt werden
- stufenlos regelbare Vorschubgeschwindigkeiten und Eilgang durch Servomotor
und Achsregler
in allen 3 Achsen
- Kugelumlaufspindel - spielfrei vorgespannt für leichten und präzisen
Vorschub
- Achsen gleichzeitig verfahrbar
- Führungen mit Turcite-B beschichtet
- Schwalbenschwanzführungen in der X-Achse
- Vierkantführungen in der Y- und Z-Achse (bei UWF 10 nur in der
Z-Achse)
- gehärtete und geschliffene Zahnräder nitriert
- schwenkbare Bedientafel mit allen Funktionselementen
- automatische Schmierstoffversorgung
- Spindelbremse
- Ausrüstung nach CE
Standardzubehör:
- 3-Achs-Positionsanzeige
- Universalschwenkkopf
- Bedienungswerkzeug
- automatische Zentralschmierung
- Kühlmitteleinrichtung
- Bedienungsanleitung
Technische Daten |
UWF 10 |
UWF 12 B |
UWF 15 B |
Aufspannfläche (L x B) |
1235 x 460 mm |
1635 x 500 mm |
2000 x 500 mm |
Anzahl T-Nuten |
5 |
5 |
5 |
T-Nut-Weite |
18 mm |
18 mm |
18 mm |
T-Nut-Abstand |
80 mm |
80 mm |
80 mm |
Tischbewegung längs x |
900 mm |
1300 mm |
1500 mm |
Tischhöhenbewegung z |
450 mm |
450 mm |
500 mm |
Querbew. (Fräsbalken) y |
650 mm |
650 mm |
650 mm |
Kopf schwenkbar |
360° |
360° |
360° |
Spindelaufnahme |
ISO 40 |
ISO 50 |
ISO 50 |
Spindeldrehzahlen |
(27) 30–2050 min-1 |
(27) 30–2050 min-1 |
(27) 30–2050 min-1 |
Vorschub Längs (stufenlos) |
10–1000 mm/min |
10–1000 mm/min |
10–1000 mm/min |
Vorschub Quer (stufenlos) |
10–1000 mm/min |
10–1000 mm/min |
10–1000 mm/min |
Vorschub Vertikal (stufenlos) |
6–640 mm/min |
5–500 mm/min |
5–500 mm/min |
Eilgang Längs |
2540 mm/min |
2200 mm/min |
2200 mm/min |
Eilgang Quer |
2540 mm/min |
2200 mm/min |
2200 mm/min |
Eilgang Vertikal |
1700 mm/min |
1100 mm/min |
1100 mm/min |
Abstand Spindelnase - Tisch |
50 - 500 mm |
80 - 530 mm |
80 - 530 mm |
Ausladung |
63 - 713 mm |
60 - 760 mm |
60 - 760 mm |
Antriebsleistung Hauptmotor |
5,5 kW |
7,5 kW |
7,5 kW |
Achsen Antrieb je Achse |
DC Servo |
DC Servo |
DC Servo |
max. Tischeblastbarkeit |
800 kg |
1800 kg |
1800 kg |
Abmessungen (L x B x H) |
1940 x 2200 x 2115 mm |
2140 x 2621 x 1940 |
2140 x 2986 x 1940 |
Gewicht |
3000 kg |
3500 kg |
5500 kg |
Art.-Nr. mit 3-Achs-Positionsanzeige |
301 240 |
301 271 |
301 272 |
Preis € |
29.100,- |
49.900,- |
53.900,- |
|
