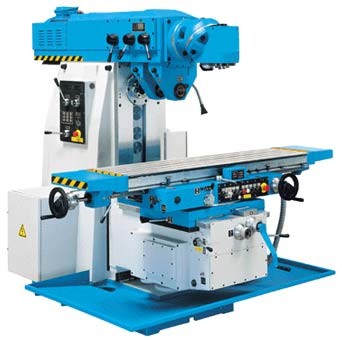

Universalfräsmaschine UFM 5
| |
 |
Universalfräskopf
|
Robuste Fräsmaschine mit einfacher Bedienung für die halbautomatische
Bearbeitung komplexer Werkstücke
- große Verwindungssteifigkeit durch stark verripptem Gusskörper u.
hohes Eigengewicht (3500kg)
- automatische, pendelartige und halbautomatische, geradliniege Zyklen über
Nockenschaltung
- Arbeitstisch 45° schwenkbar
- Universalfräskopf in 2 Ebenen in nahezu jeden sphärischen Winkel einstellbar
(System HURON)
- stabile Vierkantführungen des Tisches
- Vorschübe und Eilgang in allen 3 Achsen
- gleichzeitige Bearbeitung des Werkstückes mit Horizontal- u. Vertikalspindel
möglich
- übersichtliche Anordnung der Bedienungselemente
- Spindeln und Zahnräder aus gehärtetem und geschliffenen Stahl
- Kühlmittelsystem
- leistungsstarke Hauptmotoren (5,5 bzw 7,5 kW)
| Technische Daten UFM 5 |
| Tischabmessungen |
360x1500 mm |
| Tischdrehung links / rechts |
45° |
| Verfahrwege X-Achse-Hand |
1150 mm |
| mechanisch |
1130 mm |
| Y-Achse-Hand |
360 mm |
| mechanisch |
340 mm |
| Z-Achse-Hand |
460 mm |
| mechanisch |
440 mm |
| T-Nuten |
(5) 18 mm |
| T-Nutenabstand |
63 mm |
| Abstand - Horizontalspindelachse zur Tischarbeitsfläche |
30 - 490 mm |
| Abstand - Vertikalspindelnase zur Tischarbeitsfläche |
170 - 630 mm |
| Vorschubbereich |
X-Achse |
40 - 1000 mm/min |
| Y-Achse |
40 - 1000 mm/min |
| Z-Achse |
16 - 416 mm/min |
| Eilgang |
X-/Y-Achse |
2500 mm/min |
| Z-Achse |
1040 mm/min |
| Spindelaufnahme |
horizontal |
ISO 50 |
| vertikal |
SK 40 |
| Ø Spindelbohrung |
horizontal |
29 mm |
| vertikal |
28 mm |
| Spindeldrehzahlbereich |
horizontal |
(18) 32 - 1600 min -1 |
| vertikal |
(12) 36 - 1600 min-1 |
| Hauptmotor |
Horizontalspindel |
7,5 kW |
| Vertikalspindel |
5,5 kW |
| Vorschubmotor |
2,2 kW |
| Gewicht |
3500 kg |
| Abmessungen (L x B x H) |
2680 x 2260 x 2000 mm |
| Art.-Nr. |
362 680 |
| Preis € |
52.900,- |
|
