| Technische Daten |

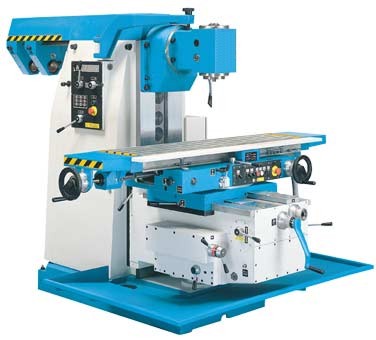

UFM 4 |
| Hauptabmessungen |
| Abstand Spindelachse - Tischarbeitsfläche |
min. |
30 mm |
| max. |
490 mm |
| Abstand vertikalen Ständerführungsbahnen
- Tischmitte |
min. |
280 mm |
| max. |
640 mm |
| Abstand von der Spindelachse bis zum Ausleger |
150 mm |
| Abstand vom Boden bis zur Spindelachse |
1430 mm |
| Tisch |
| Tischarbeitsfläche |
320x1350 mm |
| Tischdrehung nach links und rechts |
|
45° |
| Tischlängshub |
von Hand |
1000 mm |
| mechanisch |
980 mm |
| Tischquerhub |
von Hand |
360 mm |
| mechanisch |
340 mm |
| Tischvertikalhub |
von Hand |
460 mm |
| mechanisch |
440 mm |
| Anzahl T-Nuten |
5 |
| Breite der T-Nuten |
18 mm |
| Abstand zwischen den T-Nuten |
63 mm |
| Anzahl Tischvorschübe |
18 |
Vorschubbereich
Normal |
Längsvorschub |
12,5 - 630 mm/min. |
| Quervorschub |
12,5 - 630 mm/min. |
| Vertikalvorschub |
5,2 - 262 mm/min. |
| Eilgang |
Längsvorschub |
2500 mm/min. |
| Quervorschub |
2500 mm/min. |
| Vertikalvorschub |
1040 mm/min. |
| Spindel |
| Spindelkegel |
ISO 50 |
| Durchmesser der Spindelbohrung |
27 mm |
| Durchmesser unter dem Vorderlager |
110 mm |
| Anzahl Spindel-Drehzahlstufen |
18 |
| Bereich des Hauptübersetzungsgetriebes: |
normal |
32 - 1600 min-1 |
| Antrieb |
| Elektromotor für das Hauptübersetzungsgetriebe |
Leistung |
7,5 kW |
| Drehzahl |
1410 min-1 |
| Elektromotor für das Vorschubgetriebe |
Leistung |
2,2 kW |
| Drehzahl |
940 min-1 |
| Abmessungen (Länge x Breite x Höhe) |
2622x2100x1780 mm |
| Gewicht |
2850 kg |
| Art.-Nr. mit 3-Achs-Positionsanzeige |
301 309 |
| Preis € |
34.800,— |
