Mehrzweck- Fräsmaschine MF
der weltweit meistverbreitete Fräsmaschinentyp
![](mf-Dateien/mf1v.jpg)

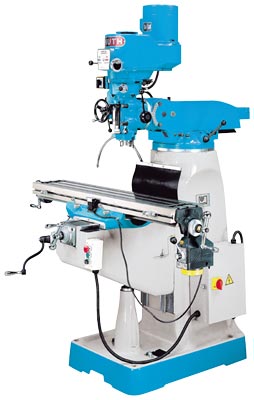

MF 1 V
- Drehzahl stufenlos regelbar über Handrad
- extrem großer Tisch mit großen Verfahrwegen
- Kühlmitteleinrichtung
- mit Tischvorschub TV 1000 in x-Richtung
- Schwalbenschwanzführungen, nachstellbar
- lieferbar mit Kugelumlaufspindeln in x und y für höchste
Präzision bei minimalem Kraftaufwand
|
![](mf-Dateien/mf1.jpg)
MF 1
- Drehzahlwechsel durch Umlegen des Keilriemens
|
mit
3- Achs-Positionsanzeige
Mehrzweck-Fräsmaschine für Werkstatt, Einzelteilfertigung, Konstruktion,
Ausbildung
- universell einsetzbar
- Kopf um 3 Achsen schwenkbar, schwenken r + l ±90°, kippen vor + rück
±45°, drehen auf der Säule ±45°
- 3 automatische Bohrvorschübe
- Handgrobvorschub für die Pinole, umschaltbar auf Handfeinvorschub
- Pinole mit autom. Mikrometer-Tiefenanschlag
- Spindelaufnahme ISO 30
- Umkehrschalter für Rechts-Linkslauf
- Zentralschmierung für Spindel, Mutter und Führungen
- manuelle Spindelbremse
- Abnahmeprotokoll
Technische Daten |
MF 1 V |
MF 1 |
Tischgröße |
1245x230 mm |
1060x230 mm |
Verfahrwege x-Achse / y-Achse |
760 / 290 mm |
670 / 290 mm |
Konsolenbewegung (z-Achse) |
370 mm |
370 mm |
Pinolenbewegung (z-Achse) |
127 mm |
127 mm |
Spindelaufnahme |
SK/ISO 30 |
ISO 30 |
Pinolenvorschübe |
(3) 0,04; 0,08; 0,13 min-1 |
(3) 0,04; 0,08; 0,15 min-1 |
Tischlängsvorschub (TV 1000) |
19–890 mm/min stufenlos regelbarer Eilgang |
— |
T- Nuten |
3x16 mm |
3x16 mm |
T- Nuten Abstand |
63,5 mm |
63,5 mm |
Drehzahlen |
70–3600 min-1, stufenlos |
80–4500 min-1 |
Ausladung |
171–476 mm |
171–476 mm |
Hauptmotorleistung |
2,25 kW |
2,2 kW |
Abmessungen (L x B x H) |
2045x1630x2070 mm |
2000x1600x2088 mm |
Gewicht |
950 kg |
1100 kg |
Art.-Nr. mit 3-Achs-Positionsanzeige |
301 214 |
301 228 |
Preis € |
7.900,- |
6.990,— |
mit Kugelumlaufspindel u. 3- Achs-Positionsanzeige |
301 206 |
- |
Preis € |
8.900,— |
- |
|
