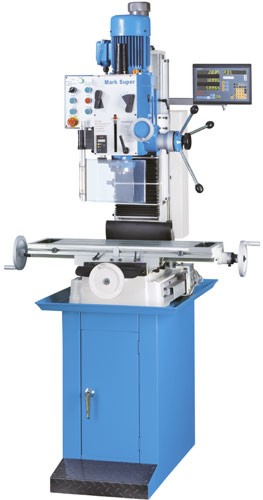

Bohrfräsmaschine MARK SUPER

Universelle Einsatzmöglichkeiten durch stabile Schwalbenschwanzführung und
motorischer Höhenverstellung des Fräskopfes

Der Maschinenkopf wird an einer Schwalbenschwanzführung und über einen Hubmotor mit Spindel
höhenverstellt und präzise in seiner Lage geführt. Dadurch ergeben sich wesentliche
Stabilitätsvorteile bei Fräsarbeiten im Vergleich zu säulengeführten Maschinen.
Integrierte Gewindebohreinrichtung mit automatischer Richtungsumschaltung bei Erreichen der
voreingestellten Tiefe.

  • stabiler und betriebssicherer Aufbau sämtlicher Funktionsgruppen, gefertigt mit höchster Präzision
  • die geschlossene Bauweise aller Antriebs- und Kraftübertragungselemente verhindert
    Verschmutzung und gewährleistet einen störungsfreien Arbeitsablauf

    Option
    stufenloser Tischvorschub TV 1000 M (s. Seite 238) mit verstellbaren
    Endanschlägen, die diesen bei Berührung abschalten; über den Eilgang
    kann die Ausgangsposition angefahren werden.

    Art.-Nr. 121 477 Preis 870,-

Anwendungsbeispiele:




Winkelbohren

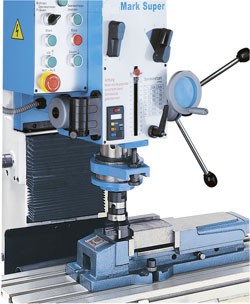

Fräsen mit Messerkopf




Gewindebohren

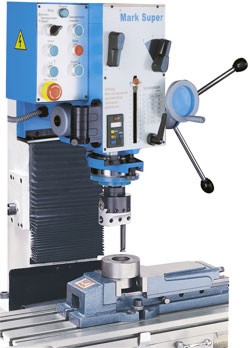

Ausdrehen und Plandrehen

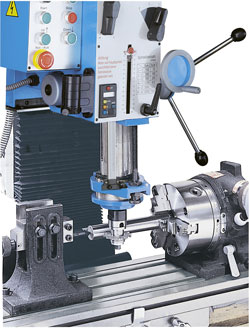

Nutfräsen mit Teilapparat

Maßangaben
Technische Daten MARK SUPER
Arbeitsbereich Höhenhub Kopf 320 mm
Ausladung 260 mm
Arbeitstisch 800 x 240 mm
x-Hub 560 mm
y-Hub 240 mm
Geschwindigkeiten (12) 75–3200 min-1
Kopf + Säule Spindelaufnahme MK 3
Pinolenhub 120 mm
Pinolendurchmesser 75 mm
Kopf schwenkbar ±45°
Säulendurchmesser/Führungsbreite 190 mm
Bohrleistung 32 mm
Schaftfräsen 28 mm
Motorleistung 1,1 kW, 400 V
Abmessungen LxBxH 990x900x2100 mm
Gewicht 380 kg
Art.-Nr. mit 3-Achs-Positionsanzeige 301 495
Preis € 3.800,-
