Bohrfräsmaschine DRIM
Bohrfräsmaschinen für den universellen Einsatz in der Mechanik-Werkstatt
![](drim-Dateien/drim30.jpg)

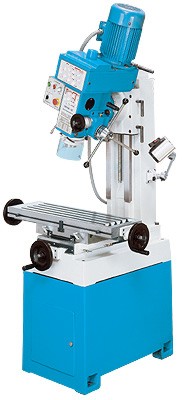

DRIM 30
Die Maschine mit dem stabilen Graugussuntergestell
und höhenverstellbaren Kopf für schwere Werkstücke
|
![](drim-Dateien/drim30s.jpg)

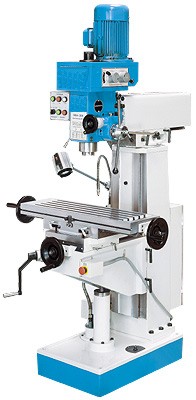

DRIM 30 S
Die Maschine mit dem höhenverstellbaren Tisch
für hohe Werkstücke
|
- standardisierte Baugruppen wurden aus der Fräsmaschinenreihe VHF verwendet.
Damit sind die
DRIM Bohrfräsmaschinen in erster Hinsicht Fräsmaschinen und nicht wie
die meisten marktgängigen
Bohrfräsmaschinen vorrangig Bohrmaschinen.
- stabiles, leicht schaltbares Zahnradgetriebe, ungeminderte Kraftübertragung
(DRIM 30 S und VHF 2)
- DRIM-30 und VHF 1 mit Spindelantrieb über Keilriemen
- Kopf über Kurbel und Zahnkranz beidseitig bis in die horizontale Ebene
schwenkbar, leicht zuschaltbarer
Handfeinvorschub für die Spindelpinole
- Spindel und Pinole mit großem Durchmesser, radial und axial gelagert
und somit auch einsetzbar für Fräsmaschinen
- Frästisch horizontal schwenkbar, mit Gradskala
- Schwalbenschwanzführungen in allen drei Achsen
- Kopf (DRIM 30) bzw. Tisch (DRIM 30 S) über Zahnstange und Kurbel höhenverstellbar
- Links-Rechtslauf über Motorschalter
- Tischvorschub TV 1000 nachrüstbar
Standardzubehör:
- 3-Achs-Positionsanzeige
- Bohrfutter 16 mm
- Schraubstock
- Fräsfutter ISO 30
- Reduzierhülse ISO 30 / MK3, ISO 30 / MK2
- Arbeitsleuchte
- Bedienwerkzeug
- Bedienungsanleitung
Technische Daten |
DRIM 30 |
DRIM 30 S |
max. Bohrleistung in Stahl |
30 mm |
30 mm |
max. Fräsdurchmesser in Stahl |
25 mm |
25 mm |
Gewindebohren bis |
M16 |
M16 |
Ausbohren bis |
80 mm |
80 mm |
Spindelkegel |
ISO 30 |
ISO 30 |
Drehzahlbereich |
230–1825 min-1 |
115–1750 min-1 |
Ausladung Spindel-Gestell |
320 mm |
320 mm |
Abstand Spindelnase-Tisch |
0–350 mm |
50–350 mm |
Tischaufspannfläche |
800 x 240 mm |
800 x 240 mm |
x-Verfahrweg |
350 mm |
350 mm |
Y-Verfahrweg |
210 mm |
210 mm |
Pinolenhub |
120 mm |
120 mm |
Motor |
1,5 kW |
1,5 kW |
Abmessungen |
1000 x 970 x 1650 mm |
1100 x 1100 x 1920mm |
Gewicht |
560 kg |
770 kg |
mit Positionsanzeige montiert Art.-Nr. |
362 420 |
362 425 |
Preis € |
3.990,- |
4.990,- |
|
