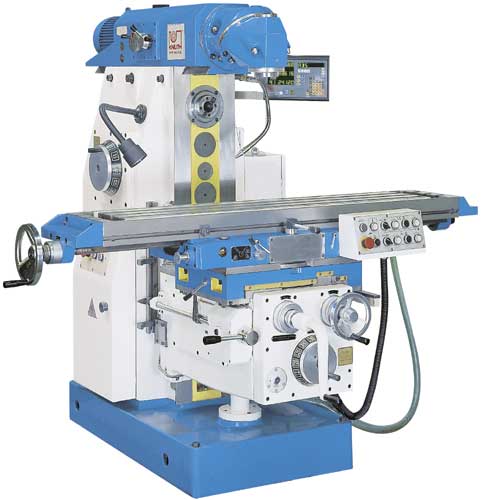

Universal-Fräsmaschine UFM 3 Plus
Universal-Fräsmaschine in schwerer, massiver Gussausführung. Hohe Laufruhe durch geschliffene Getriebezahnräder
 |
Das Gestell der Werkzeugmaschine besteht aus einer kastenförmigen
und gut verrippten Konstruktion.
Diese Ausführung ermöglicht es der Maschine, die auftretenden
statischen und dynamischen Kräfte
aufzunehmen und gibt ihr die erforderliche Steifigkeit.
- schwenkbarer Fräskopf, für Waagrecht-, Senkrecht- und Winkelfräsen
- hohe Eigensteifigkeit
- übersichtliche Anordnung der Bedienungselemente
- automatische Vorschübe und Eilgang in allen 3 Achsen
- Universalfräskopf in 2 Ebenen
- Arbeitstisch ± 45° drehbar
- gleichzeitige Bearbeitung des Werkstücks mit Horizontal- und Vertikalspindel möglich
Standardzubehör:
- 3-Achs-Positionsanzeige
- je 1 Horizontalfräsdorn (Ø22, Ø27 mm)
- 2 x Fräsdorn (Ø22, Ø27 mm)
- Spannzange (Ø 5, 6, 8, 10, 12, 14 mm)
- Reduzierhülsen (MK2, MK3)
- Anzugstange
- 1 Satz Schraubenschlüssel
- Spannzangenabzieher
- Fundamentschrauben M20 x 500 mm
- Bedienungsanleitung
| Technische Daten UFM 3 Plus | ||
| Tischabmessung | 1500 x 300 mm | |
| Verfahrweg | längs | 780 mm |
| quer | 235 mm | |
| vertikal | 400 mm | |
| Oberschlitten | 470 mm | |
| Vorschub | längs, quer | 17 - 720 mm/min |
| vertikal | 4 - 240 mm/min | |
| Eilgang | längs, quer | 2100 mm/min |
| vertikal | 700 mm/min | |
| Anzahl der Vorschübe | 14 | |
| T-Nuten | (3) 18 mm | |
| T-Nutenabstand | 70 mm | |
| Tischdrehung | ± 45° | |
| Abstand Horizontalspindel - Tisch | 20 - 420 mm | |
| Spindelaufnahme | ISO 40 | |
| Spindeldrehzahl | horizontal | (12) 35 - 1600 min-1 |
| vertikal | (8) 67 - 1600 min-1 | |
Hauptmotor |
Horizontalspindel | 4 kW |
| Vertikalspindel | 2,2 kW | |
| Vorschubmotor | 0,75 kW | |
| Abmessungen L x B x H | 1695 x 1535 x 1728 mm | |
| Gewicht | 2850 kg | |
| Art.- Nr. | 362 692 | |
| Preis € mit Positionsanzeige | 28.854,- | |
