Universal- und Vertikalfräsmaschinen
|
|
|
|
|
UFM 2 |
VFM 2 |
||
|

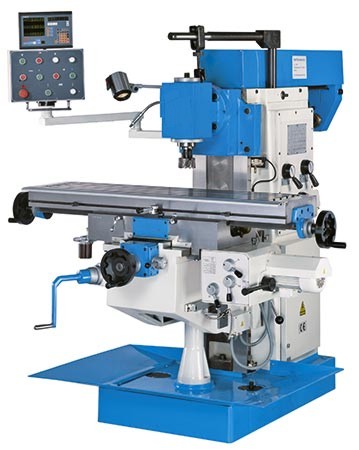

Die Universalfräsmaschine UFM 2 ist flexibel
einsetzbar
für die Horizontal- und Vertikalbearbeitung |
VFM 2 Vertikalfräsmaschine VFM 2 mit schwenkbarem Kopf, speziell für die Sonderteilfertigung |
Stabile Konsolfräsmaschine für Fein-und Schruppbearbeitung in 2 untershiedlichen Varianten
- breite, geschliffene und gehärtete Rechteckführungen
- automatischer Vorschub in allen 3 Achsen
- gehärteter und geschliffener Tisch
- schwenkbarer Fräskopf ± 45°
- schwenkbares Bedientableau
- Kühlmitteleinrichtung und Zentralschmierung
- mechanische Achsklemmung in allen Achsen
- Arbeitsraumbeleuchtungt
Standardzubehör UFM 2:
- 3-Achs-Positionsanzeige
- Spannzangenfutter mit Spannzangen Ø4, 5, 6, 8, 10, 12, 14, 16 mm
- Reduzierhülse MK4
- Fräsdorn 750 mm, Ø 27 mm
- Fräsdorn 750 mm, Ø 40 mm
- Maschinenschraubstock 160 mm
- Bedienwerkzeug
- Betriebsanleitung
Standardzubehör VFM 2:
- 3-Achs-Positionsanzeige
- Spannzangenfutter mit Spannzangen Ø 3, 5, 8, 12, 15, 18, 22, 26 mm
- Reduzierhülse MK4
- Kühlmitteleinrichtung
- Zentralschmierung
- Arbeitsraumbeleuchtung
- Maschinenschraubstock 160 mm
- Bedienwerkzeug
- Betriebsanleitung
| Technische Daten | VFM 2 | UFM 2 | |
| Spindelaufnahme | horizontal | - | ISO 50 |
| vertikal | ISO 50 | ISO 40 | |
| Abstand Spindelnase - Tisch | 45 - 445 mm | 0 - 400 mm | |
| Abstand Spindelnase - Säule | 320 mm | 175 mm | |
| Drehzahlen | (12) 58- 1710 min-1 | (12) 58- 1800 min-1 | |
| Tischgröße | 1320 x 320 mm | 1320 x 320 mm | |
| Kopf schwenkbar | ± 30° | ± 45° | |
| Verfahrwege | X-Achse | 750 mm (manuell 800 mm) | 750 mm (manuell 800 mm) |
| Y-Achse | 300 mm | 300 mm | |
| Z-Achse | 400 mm | 400 mm | |
| Vorschubgeschwindigkeit X-, Y-Achse | 20 - 360 mm/min (8 Stufen) | 20 - 360 mm/min (8 Stufen) | |
| Vorschubgeschwindigkeit Z-Achse | 600 mm/min. | 600 mm/min. | |
| T-Nuten ( Anzahl x Breite x Abstand) | 5 x 14 x 63 mm | 5 x 14 x 63 mm | |
| max.Geschwindigkeit Höhenverstellung | 600 mm/min | 600 mm/min | |
| Hauptmotor | 4 kW | 4 kW | |
| Vorschubmotor | 0,55 kW | 0,55 kW | |
| Z-Achsmotor | 0,75 kW | 0,75 kW | |
| Kühlpumpe | 90 W | 90 W | |
| Durchfluß der Kühlpumpe | 25 l/min | 25 l/min | |
| Abmessungen (LxBxH) | 1770 x 1820 x 1880 mm | 1900 x 1720 x 1750 mm | |
| Gewicht | 2300 kg | 2100 kg | |
| Art.- Nr. | 301 324 | 301 322 | |
| Preis inkl. Positionsanzeige | € 13.100,- | € 13.900,- | |
