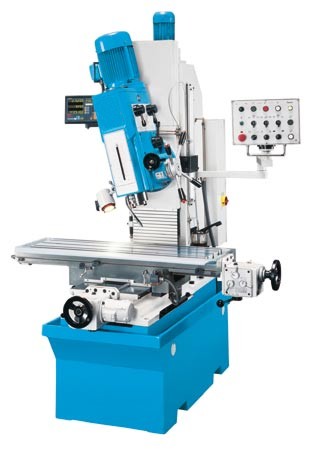

Bohr-Fräsmaschine KBF 50
zum Bohren, Fräsen, Gewindebohren, Ausbohren, für
den universellen Einsatz im
Maschinenbau, Ausbildung und Konstruktion
- Maschinenkopf läuft in einer stabilen Schwalbenschwanzführung
motorische Positionierung des Maschinenkopfes
automatischer Pinolenvorschub ( 3 Stufen )
manueller Pinolenvorschub zum Bohren und Feinzustellung zum Fräsen
mehrstufiges Getriebe für optimale Bohr- und Fräsleistung
großzügig dimensionierter Kreuztisch auf stabilen Führungsbahnen
automatischer Tischvorschub in der X- und Y-Achse
Standardzubehör:
- Stabiles Graugußuntergestell
Kühlmitteleinrichtung
- Zentralschmierung
- Vertikalführungsbahnabdeckung
- Bedienwerkzeug
Arbeitsleuchte
- Bedienungsanleitung
- Spannzangenfutterset
- Bohrfutter
- Werkzeugaufnahme
| Technische Daten KBF 50 |
| max. Bohrleistung |
Ø 50 mm St 37 |
| Spindelaufnahme |
ISO 40 |
| Pinolenhub |
180 mm |
| Abstand Spindelnase-Tisch |
150-650 mm |
| Drehzahl |
(16) 94-2256 min-1 |
| autom. Spindelvorschübe 3 |
0,1; 0,15; 0,3 mm/U |
| Tischaufspannfläche |
1220 x 360 mm |
| T-Nuten 3 |
14 x 95 mm |
| Tischverfahrwege |
X 650 mm |
| Y 360 mm |
| autom. Tischvorschübe 8 |
24 - 720 mm/min |
| Motorleistung |
400V, 1,5/2,4 kW |
| Abmessungen (LxBxH) |
1730 x 1730 x 2300 mm |
| Gewicht |
1400 kg |
| Art.-Nr. |
362 410 |
| Preis € |
10.900,- |
|
