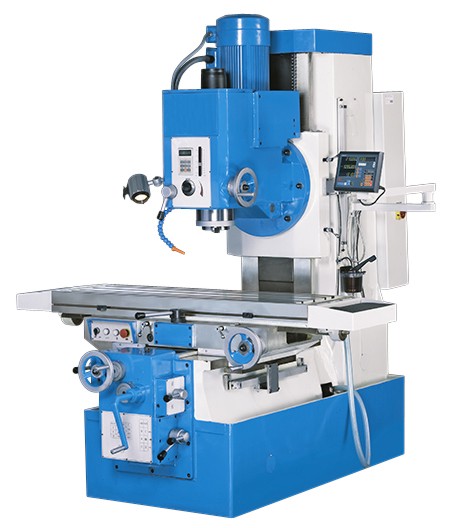

Bettfräsmaschine KB 1400
Robuste Bettfräsmaschine für große Werkstücke und
schwere Zerspanung
Nicht der Maschinentisch (mit Werkstück) wird in der Z-Achse bewegt,
sondern der Fräskopf - größere Stabilität und geringere
Vibrationen führen zu mehr Präzision bei sehr hoher Tischbelastbarkeit!
Zusätzlich verstärkt wird dieser Effekt durch das großdimensionierte
schwere Graugußgestell (Mehanite)
und die extrem breiten Flachführungen.
- stufenlose Drehzahlregulierung durch Frequenzumrichter
starre rechtwinklige Flachführungen garantieren dauerhafte Genauigkeit
Meehanite - Graugussgestell
gehärtete und geschliffene Führungsbahnen in allen Achsen
± 30° schwenkbarer Fräskof
Maschine ist serienmäßig mit einer 3-Achs-Positionsanzeige
ausgestattet
Standardzubehör:
- 3-Achs-Positionsanzeige
- Spannzangenfutter mit Spannzangen Ø 4, 5, 6, 8, 10, 12, 14,
16 mm
- Reduzierhülsen MK4, MK3 und MK2
- Fräsdorn Ø 40
- Maschinenschraubstock 160mm
- Kühlmitteleinrichtung
- Halogenarbeitsleuchte
- Zentralschmierung
- Bedienwerkzeug
- Betriebsanleitung
| Technische Daten |
KB 1400 |
| Spindelaufnahme horizontal / vertikal |
- / ISO 50 |
| Abstand Spindelnase - Tisch |
150 - 650 mm |
| Abstand Spindelnase - Säule |
510 mm |
| Drehzahlen |
(stufenlos) 40 - 1800 min-1 |
| Tischgröße |
1400 x 400 mm |
| Kopf schwenkbar |
± 30° |
| Verfahrwege |
X-Achse |
800 mm |
| Y-Achse |
400 mm |
| Z-Achse |
500 mm |
| Vorschubgeschwindigkeit X-, Y-Achse |
18 - 627 mm/min (9 Stufen) |
| Vorschubgeschwindigkeit Z-Achse |
48 - 1670 mm/min |
| T-Nuten ( Anzahl x Breite x Abstand) |
3 x 18 x 100 mm |
| max.Geschwindigkeit Höhenverstellung |
1670 mm/min |
| Pinolenverfahrweg |
105 mm |
| Hauptmotor |
7,5 kW |
| Vorschubmotor |
0,75 kW |
| Z-Achsmotor |
0,75 kW |
| Kühlpumpe |
40 W |
| Durchfluß der Kühlpumpe |
12 l/min |
| Abmessungen (LxBxH) |
2290 x 1770 x 2120 mm |
| Gewicht |
3660 kg |
| Art.- Nr. |
301 320 |
| Preis inkl. Positionsanzeige |
€ 16.800,- |
|
