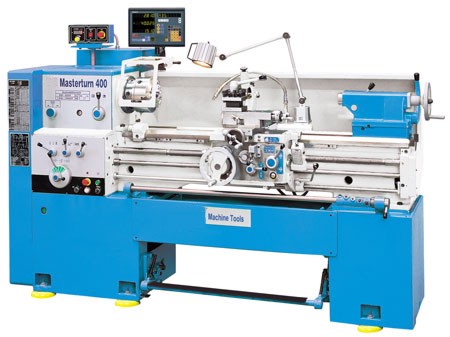

Präzisionsdrehmaschine MASTERTURN 400
|
Abb. mit Sonderzubehör |
V const! Diese Funktion bewirkt konstante Schnittgeschwindigkeit an
der Drehmeißelschneide auch bei verändertem Werkstückdurchmesser.
Sie erhalten Drehoberflächen von einer Güte, wie man sie nur
von
CNC-Drehmaschinen gewohnt ist!
* inkl. 3-Achs-Positionsanzeige mit integr. Spindeldrehzahlanzeige,
komplett montiert
* 3000 min-1
* Drehzahl stufenlos regelbar
* Anschlagspindel mit 5 Anschlägen
- LED-Anzeige zeigt die aktuelle Spindeldrehzahl an
- Spindeldrehzahl ist über Frequenzumrichter stufenlos regulierbar
- Spindelbohrung 52 mm
- Anschlagspindel mit verstellbaren Anschlägen
- gekröpftes Bett mit Brücke
- extrabreite Bettführung
- Zahnräder und Wellen geschliffen und gehärtet, im Ölbad
laufend
- kraftvoller 7,5 kW-Motor
- sofortiger Spindelstop über Fußbremse schaltbar
- Futterschutz mit automatischer Spindelabschaltung
- alle Führungen über Keilleisten einstellbar
- 3-Achs-Positionsanzeige gewährleistet präzises Arbeiten
Standardzubehör
- 3-Achs-Positionsanzeige
- Aufspannscheibe Ø 410 mm
- 4-fach-Stahlhalter
- Kühlmitteleinrichtung
- mitlaufende und feste Lünette
- Anschlagspindel
- Mikrometeranschlag
- Spänewanne
- Spritzwand
- Futterschutz
- Fußbremse
- Halogenarbeitsleuchte
- Wechselräder
- Fundamentschrauben
- Bedienwerkzeug
- Betriebsanleitung
| Sonderzubehör | ||
| 3-Backenfutter Ø 250 mm / 6 | 106 377 | € 1.100,- |
| 4-Backenfutter Ø 250 mm / 6 | 106 477 | € 1.580,- |
| Technische Daten Masterturn |
400 x 1000
|
400 x 1500
|
||
| Spitzenweite | mm |
1000
|
1500
|
|
| max. Drehdurchmesser | über Bett | mm |
400
|
|
| über Support | mm |
240
|
||
| über Brücke | mm |
570
|
||
| Brückenlänge | mm |
160
|
||
| Bettbreite | mm |
290
|
||
| Spindeldrehzahlen | min-1 |
L 50 - 950
|
||
|
H 160 - 3000
|
||||
| Spindelbohrung | mm |
52
|
||
| Spindelaufnahme/ -konus |
Camlock D1-6 / MK6
|
|||
| Längsvorschübe | mm/U |
0,038 - 0,678
|
||
| Quervorschübe | mm/U |
0,015 - 0,292
|
||
| max. Querschlittenweg | mm |
245
|
||
| max. Oberschlittenweg | mm |
110
|
||
| Gewindeschneiden | metrisch | mm |
(22) 0,5 - 6,5
|
|
| whitworth | mm |
(27) 4 - 48
|
||
| modul | mm |
(11) 0,5 - 3,25
|
||
| diametral | mm |
(18) 8 - 52
|
||
| Reitstockpinolenkonus / -Ø | mm |
MK 4 / 60
|
||
| Reitstockpinolenhub | mm |
130
|
||
| Reitstockquerverstellung | mm |
13
|
||
| Motorleistung/ -spannung | kW / V |
7,5 / 400
|
||
| Abmessunge LxBxH | mm |
2350 x 950 x 1250
|
2850 x 950 x 1250
|
|
| Gewicht | kg |
1500
|
2300
|
|
| Art.-Nr. mit Positionsanzeige |
320 631
|
320 632
|
||
| Preis mit Positionsanzeige | € |
11.800,-
|
12.900,-
|
|
