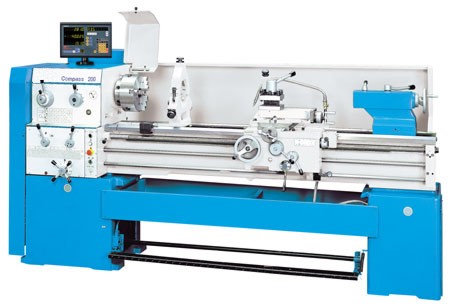

Drehmaschine COMPASS 200 • 250 • 300
 |
Die konventionellen Drehmaschinen der Compass- Reihe erfüllen höchste
Anforderungen in
technischer Ausstattung und Präzision - und das zu einem günstigen
Preis!
- hohe Steifheit des Maschinenbettes durch stark verripptes Bett
- breite prismatische Führungsbahnen (300 mm) induktiv randschichtgehärtet und präzisionsgeschliffen
- höchste Genauigkeit und Laufruhe auch bei hohen Drehzahlen
- hohe Zerspanungsleistung mit groß dimensioniertem Hauptantriebsmotor mit 5,5 kW
- stufenlos einstellbare Rutschkupplung ermöglich das Arbeiten mit Anschlägen
- Genauigkeitsabnahme nach DIN 8606, beste Oberflächenrauheit mit 1,6 µm / N7 gem. DIN1302
- herausnehmbare Brücke (Länge 260mm) für die Bearbeitung von Werkstücken mit großem Durchmesser
- Spindeldurchlass (65 mm) zur Bearbeitung lange Werkstücke
- für höchste Genauigkeit und Laufruhe bei hohen Drehzahlen ist die Hauptspindel dynamisch ausgewuchtet und in nachstellbaren Präzisionslagern gelagert
- Hauptspindelstock kann schnell und präzise durch Justierschrauben ausgerichtet werden
- Camlock ASA D1-6 Aufnahme gemäß DIN 55029
- Zentralschmierpumpe zur Versorgung des Schlosskastens und der Laufbahnen
- Zur Reduzierung der Nebenzeiten ist die Maschine mit einer Fußbremse ausgerüstet
- Kombination von Stahl- und Nylonzahnrädern zwischen Hauptspindelzahnrad
und Nortongetriebe wirken im Überlastfall als Sollbruchstelle
Standardzubehör:
- 3-Achs Positionsanzeige
- 3-B-Futter Ø 250 mm
- 4-B-Planscheibenfutter Ø 320 mm
- Aufspannscheibe Ø 400 mm
- Mitnehmerscheibe
- Wechselräder
- 4-fach-Stahlhalter
- Kühlmitteleinrichtung
- feste und mitlaufende Lünette
- Spänewanne
- Spritzwand
- Futterschutz
- Fußbremse
- Halogenarbeitsleuchte
- Reduzierhülse
- feste Spitze
- Bedienwerkzeug
- Betriebsanleitung
| Technische Daten COMPASS | 200/1000 | 200/1500 | 250/1000 | 250/1500 | 250/2000 | 300/2000 | ||
| Spitzenweite |
mm
|
1000 | 1500 | 1000 | 1500 | 2000 | 2000 | |
| max. DrehØ über Bett |
mm
|
400 | 400 | 500 | 500 | 500 | 600 | |
| max. DrehØ über Support |
mm
|
225 | 225 | 325 | 325 | 325 | 360 | |
| max. DrehØ über Brücke |
mm
|
530 | 530 | 630 | 630 | 630 | 730 | |
| Brückenlänge |
mm
|
320 | 320 | 320 | 320 | 320 | 260 | |
| Bettbreite |
mm
|
330 | 330 | 330 | 330 | 330 | 330 | |
| Spindeldrehzahlen (Anzahl / Bereich) |
min-1
|
(15) 22–1800 | (15) 22–1800 | (15) 22–1800 | (15) 22–1800 |
(15) 24–1600
|
(15) 24–1600 | |
| Spindelbohrung |
mm
|
65 | 65 | 65 | 60 | 80 | 80 | |
| Spindelaufnahme / - konus CAMLOCK | D1-6 / MK 5 | D1-8 / MK 5 | D1-8 / MK 5 | |||||
| Längsvorschübe |
mm/U
|
0,072–4,038
|
||||||
| Quervorschübe |
mm/U
|
0,036–2,019
|
||||||
| max. Querschlittenweg |
mm
|
330 | 330 | 330 | 330 | 330 | 350 | |
| max. Oberschlittenweg |
mm
|
130
|
||||||
| Schwenkbereich Oberschlitten |
360°
|
|||||||
| Gewindeschneiden |
metrisch |
mm
|
0,5–28
|
|||||
| whitworth |
TPI
|
1–56
|
||||||
| modul |
mm
|
0,25–1,75 | 0,25–1,75 | 0,25–1,75 | 0,25–1,75 | 0,5–3,5 | 0,5–3,5 | |
| diametral |
Gang/Zoll
|
16–112 | 16–112 | 16–112 | 16–112 | 8–56 | 8–56 | |
| Reitstockpinolenkonus / -Durchmesser |
MK 5 / 65
|
MK 5 / 65 | MK 5 / 65 | MK 5 / 65 | MK 5 / 65 | MK 5 / 75 | ||
| Reitstockpinolenhub |
mm
|
120 | 120 | 120 | 120 | 120 | 130 | |
| Reitstockquerverstellung |
mm
|
+/- 5 | +/- 5 | +/- 5 | +/- 5 | +/- 5 | +/- 5 | |
| Motorleistung / -spannung |
kW / V
|
5,5/ 400
|
5,5/ 400 | 5,5/ 400 | 5,5/ 400 | 5,5/ 400 | 5,5/ 400 | |
| Abmessungen (LxBxH) |
mm
|
2400x1130x1380 | 2900x1130x1380 | 2400x1130x1380 | 2900x1130x1380 | 3440x1130x1380 | 3440x1130x1380 | |
| Gewicht |
kg
|
2000 | 2240 | 2040 | 2300 | 2610 | 2650 | |
| Art.-Nr. mit Positionsanzeige | 320 609 | 320 608 | 320 614 | 320 610 | 320 620 | 320 625 | ||
| Preis € mit Positionsanzeige | 9.600,- | 10.400,- | 11.200,- | 11.400,- | 12.900,- | 13.900,- | ||
