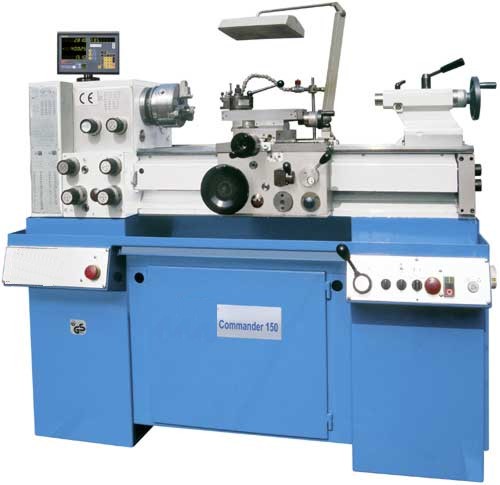

Drehmaschine Commander 150
Hohe Präzision und ideale Bedienbarkeit
- feingestuftes Haupt- und Vorschubgetriebe
- max. Spindeldrehzahl 2500 min-1
- breites, stark verripptes Bett
- sämtliche Zahnräder und Wellen aus Cr-Ni-Stahl, gehärtet
und präzisionsgeschliffen
- Spindelaufnahme Camlock D1-4
- ergonomisch angeordnete Bedienelemente
Standardzubehör:
- 3-B-Futter 165mm
- 4-fach Stahlhalter
- Kühlmitteleinrichtung
- Spritzwand
- Halogenarbeitsleuchte
- Reduzierhülse MK 5/3
- feste Spitze MK5
- Bedienwerkzeug
- Betriebsanleitung
| Technische Daten Commander 150 |
| Spitzenweite |
mm |
650 |
| max. Drehdurchmesser über Bett |
mm |
320 |
| max. Drehdurchmesser über Support |
mm |
192 |
| Bettbreite |
mm |
205 |
| Spindeldrehzahlen (Anzahl / Bereich) |
min-1 |
(16) 48 - 2500 |
| Spindelbohrung |
mm |
40 |
| Spindelaufnahme / - konus |
|
Camlock D 1-4 / MK 5 |
| Längsvorschübe |
mm/U |
(24) 0,02 - 0,63 |
| Quervorschübe |
mm/U |
(24) 0,007 - 0,21 |
| max. Querschlittenweg |
mm |
150 |
| max. Oberschlittenweg |
mm |
100 |
| Schwenkbereich Oberschlitten |
|
+90° / -75 |
| Gewindeschneiden |
- metrisch |
mm |
0,25 - 8 |
| - whitworth |
|
2 - 80 |
| |
- modul |
mm |
0,2 - 4 |
| |
- diametral |
DP |
5 - 200 |
| Reitstockpinolenkonus/ -Durchmesser |
mm |
MK3 / 40 |
| Reitstockpinolenhub |
mm |
80 |
| Reitstockquerverstellung |
mm |
+/- 10 |
| Motorleistung |
kW / V |
2,4 / 400 |
| Abmessungen (L x B x H) |
mm |
1590 x 730 x 1260 |
| Gewicht |
kg |
700 |
| Art.-Nr. mit Positionsanzeige |
|
300 817 |
| Preis € mit Positionsanzeige |
|
6.900,- |
|
