Drehmaschine BASIC 150 SUPER
![](basic150super-Dateien/300780Basic_150S.jpg)

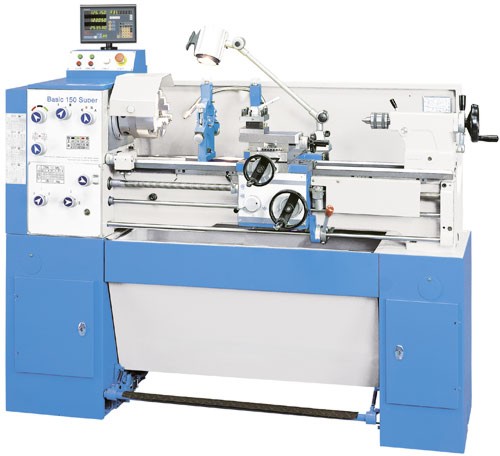

Abb. mit Sonderzubehör
|
Universelle Mechanikerdrehmaschine mit umfangreicher Standardausstattung
- digitale Positionsanzeige serienmäßig
- Camlock-Schnellspannung
- induktiv gehärtete und geschliffene Führungsbahnen
- Bett aus Grauguss, Doppelprismenführungr
- max. Spindeldrehzahl 2000 min-1
- Verriegelung verhindert den gleichzeitigen Einsatz von
Leit- und Zugspindel
- Zahnräder im Ölbad laufend
Standardzubehör:
- 3-Achs Positionsanzeige
- 3-B-Futter Ø 160mm
- 4-B-Planscheibenfutter Ø 160 mm
- Aufspannscheibe Ø 280mm
- Mitnehmerscheibe
- 4-fach Stahlhalter
- Kühl-mitteleinrichtung
- feste und mitlaufende Lünette
- Mikrometeranschlag
- Spritzwand
- Futterschutz
- Fußbremse
- Untergestell
- Halogenarbeitsleuchte
- 2 Reduzierhülsen MK 5/3
- feste Spitze (Zentrierspitze)
- Gewindeuhr
- Bedienwerkzeug
- Betriebsanleitung
Technische Daten BASIC 150 SUPER |
Spitzenweite |
650 mm |
max. Drehdurchmesser über Bett |
304 mm |
max. Drehdurchmesser über Support |
170 mm |
max. Drehdurchmesser über Brücke
|
430 mm |
Brückenlänge |
180 mm |
Bettbreite |
186 mm |
Spindeldrehzahlen (Anzahl / Bereich) |
(9) 60 - 2000 min-1 |
Spindelbohrung |
40 mm |
Spindelaufnahme/ - konus |
Camlock D1-5 / MK 5 |
Längsvorschübe |
0,034 - 0,469 mm/U |
Quervorschübe |
0,013 - 0,182 mm/U |
max. Querschlittenweg |
184 mm |
max. Oberschlittenweg |
90 mm |
Schwenkbereich Oberschlitten |
+/- 40° |
Gewindeschneiden |
- Metrisch |
(20) 0,25 - 9 mm |
- Whitworth |
(33) 4-72 |
- Modul |
(12) 0.25 - 3,5 mm |
- Diametral |
(30) 8 - 144 DP |
Reitstockpinolenkonus/ -Durchmesser |
MK 3 / 40 mm |
Reitstockpinolenhub |
115 mm |
Reitstockquerverstellung |
+/- 5 mm |
Motorleistung |
1,5 kW / 400 V |
Abmessungen (L x B x H) |
1600 x 730 x 1160 mm |
Gewicht |
520 kg |
Art.-Nr. mit Positionsanzeige |
300 780 |
Preis € mit Positionsanzeige |
4.990,- |
|
