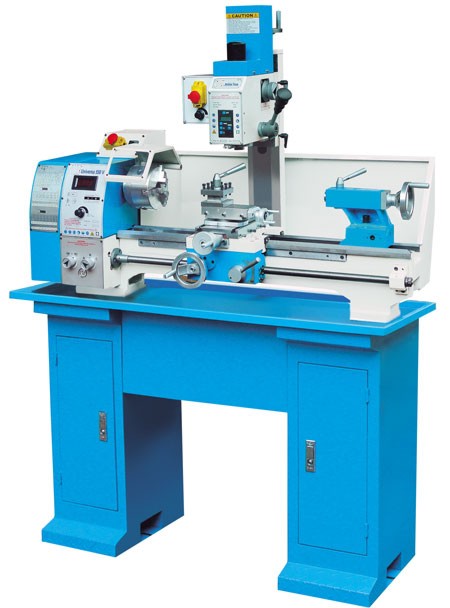

Dreh- und Fräsmaschine UNIVERSA 550 V
Drehen - Fräsen - Bohren
Umfangreiche Bearbeitungsmöglichkeiten - die ideale Maschine für
anspruchsvolle
Modellbauer, Lehrwerkstätten und Feinmechaniker
- äußerst handliche Maschine mit Leitspindel zum Drehen
/ Fräsen / Bohren Ihrer Werkstücke
- stufenlose Drehzahlverstellung mit digitaler Drehzahlanzeige in
2 Bereichen - beim Drehen über leisen Riemenantrieb, beim Fräsen
über 2-Stufen-Getriebe
- einfache Umrüstung von Drehen auf Bohren / Fräsen
- stabiles Maschinenbett mit gehärteten u. geschliffenen Führungen,
über Keilleisten spielfrei nachstellbar
- hohe Rundlaufgenauigkeit der Spindel durch Verwendung von Präzisionslagern
- verstellbarer Reitstock zum Kegeldrehen
- Fräseinrichtung mit schwenkbarem Kopf
- Querschlitten mit T-Nuten zum Aufspannen der Werkstücke
- inkl. 2-Achs Positionsanzeige mit integr. Spindeldrehanzeige
komplett montiert
Standardzubehör:
- 3-B-Futter Ø 125 mm
- digitale Drehzahlanzeige
- 4-fach Stahlhalter
- Spänewanne
- Spritzwand
- Futterschutz
- Untergestell
- Bedienwerkzeug
- Betriebsanleitung
- 2-Achs Positionsanzeige
| Technische Daten |
UNIVERSA 550 V |
| Drehen |
|
| Spitzenweite |
550 mm |
| max. Drehdurchmesser |
|
| - über Bett |
250 mm |
| - über Support |
150 mm |
| Bettbreite |
135 mm |
| Spindeldrehzahlen (stufenlos) 2Stufen über
Riemenantrieb |
L 50 - 1250 min-1 H 100 - 2500 min-1 |
| Spindelbohrung |
26 mm |
| Spindelaufnahme/ -konus |
MK 4 |
| Längsvorschübe |
0,07 - 0,20 mm/U |
| max. Querschlittenweg |
70 mm |
| max. Oberschlittenweg |
115 mm |
| Gewindeschneiden |
|
| - metrisch |
0,4 - 3,5 mm |
| - zoll |
8 - 56 TPI |
| Reitstockpinolenkonus/ -ø |
MK 2 / Ø35 mm |
| Reitstockpinolenhub |
70 mm |
| Reitstockquerverstellung |
6 mm |
| Motorleistung/ -spannung |
0,75 kW / 230 V |
| Fräsen |
|
| max. Bohrleistung |
16 mm |
| max. Schaftfräser |
16 mm |
| Spindelaufnahme |
MK 2 |
| Abstand Spindel/Tisch |
150 mm |
| Ausladung |
175 mm |
| Kopf schwenkbar |
± 90° |
| Drehzahl (stufenlos) 2Getriebestufen |
L 50 - 1125 min-1 H 100 - 2250 min-1 |
| Motorleistung / -spannung |
0,5 kW / 230 V |
| Abmessungen (LxBxH) |
1200 x 530 x 1550 mm |
| Gewicht |
125 kg |
| Art. Nr. mit 2-Achs Positionsanzeige |
101 490 |
| Preis € |
2.200,- |
|
