Drehmaschine Sinus C
![](SinusC-Dateien/300029SinusC.jpg)

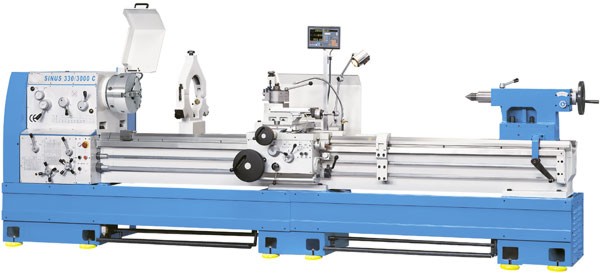

Abbildung mit Sonderzubehör
|
![](SinusC-Dateien/300029SinusC_dt_a.jpg) |
Präzisionsdrehmaschine mit großer Spitzenhöhe
und Spindelbohrung
von 103 mm ausgerüstet mit einer Kegeldreheinrichtung
- herausnehmbare Brücke (280 mm) für die Bearbeitung
von Werkstücken mit großem
Durchmesser (700 bzw. 1000 mm)
- hohe Genauigkeit und Laufruhe auch bei hoher Zerspanungsleistung
- schweres, großzügig dimensioniertes Bett
- gehärtete Bettführungsbahnen (>HB 400)
- Spindeldurchlass von 103 mm zur Bearbeitung langer Werkstücke
- manuelle Zentralschmierung
- Lamellenkupplung zum Sanftanlauf bei schweren Werkstücken
- automatische Schmierung der Hauptspindel und des Hauptgetriebes
- geschützte Leitspindel
- Fußbremse
- Überlastschutz für Zug- und Leitspindel
- Eilgang
|
Standardzubehör:
- 3-B-Futter Ø 315 mm
- 4-B-Planscheibenfutter Ø 400 mm
- bis 2000 mm Spitzenweite mit Spritzwand, ab 3000 mm mit Spitzschutz
(mitfahrend am Support)
- Aufspannscheibe Ø 600 mm
- Mitnehmerscheibe
- Kühlmitteleinrichtung
- feste und mitlaufende Lünette
- Kegeldreheinrichtung
- Halogenarbeitsleuchte
- Zentrierspitzen Gewindeuhr
- Bedienwerkzeug
- Betriebsanleitung
Technische Daten Sinus C |
|
330/1500
|
330/2000
|
330/3000
|
400/2000
|
400/3000
|
Spitzenweite |
mm |
1500
|
2000
|
3000
|
2000
|
3000
|
Max. DrehØ über Bett |
mm |
660
|
660
|
660
|
800
|
800
|
Max. DrehØ über Support |
mm |
460
|
460
|
460
|
550
|
550
|
Max. DrehØ ohne Brücke |
mm |
700
|
700
|
700
|
1000
|
1000
|
Brückenlänge |
mm |
280
|
280
|
280
|
280
|
280
|
Bettbreite |
mm |
400
|
400
|
400
|
400
|
400
|
Spindeldrehzahl Vorwärts |
min-1 |
min-1 9 - 1275 (18)
|
Spindeldrehzahl Rückwärts |
min-1 |
min-1 16 - 816 (6)
|
Spindelbohrung Ø |
mm |
103
|
103
|
103
|
103
|
103
|
Spindelaufnahme / - Konus |
|
Camlock D1-11 metric 115 mm (1:20)
|
Längsvorschübe |
mm/U |
(72) 0,073 - 4,066
|
Eilgang längs/quer |
m/min |
5,5 / 2,35
|
max. Querschlittenweg |
mm |
325
|
325
|
325
|
325
|
325
|
max. Oberschlittenweg |
mm |
110
|
110
|
110
|
110
|
110
|
Schwenkbereich Oberschlitten |
|
180°
|
180°
|
180°
|
180°
|
180°
|
Gewindeschneiden -metrisch |
mm |
(72) 0,5-112
|
Gewindeschneiden -whitworth |
GPZ |
(72) 56-1/4
|
Gewindeschneiden -Modul |
mm |
(36) 05-7
|
Gewindeschneiden -diametral |
DP |
(36) 56-4
|
Reitstockspindelkonus / -Ø |
mm |
MK 6 / 90
|
Reitstockpinolenhub |
mm |
150
|
150
|
150
|
150
|
150
|
Reitstockquerverstellung |
mm |
10
|
10
|
10
|
10
|
10
|
Motorleistung /-spannung |
kW / V |
7,5 / 400
|
7,5 / 400
|
7,5 / 400
|
10 / 400
|
10 / 400
|
Abmessungen (LxBxH) |
mm |
3033x1250x1360
|
3561x1250x1360
|
4542x1250x1360
|
3561x1250x1430
|
4542x1250x1430
|
Gewicht |
kg |
3250
|
3500
|
3900
|
3650
|
4050
|
Art.Nr. mit Positionsanzeige |
|
300 027
|
300 028
|
300 029
|
300 428
|
300 429
|
Preis € |
|
15.700,-
|
16.100,-
|
18.200,-
|
17.800,-
|
20.000,-
|
|
