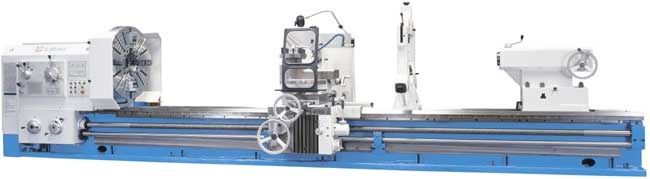

Universal-Schwerdrehmaschine DL Heavy
|
|
Lieferung erfolgt mit komplett montierter 3- Achs-Positionsanzeige
Für große Drehdurchmesser und lange Werkstücke.
Zeichnet sich bei Grob- und Feinbearbeitung
durch äußerste Stabilität aus.
- sehr hohe Zerspanungsleistung durch besonders leistungsstarken 22 kW Motor
- für große Schnittkräfte ausgelegte besonders robuster Bettschlitten und Schlosskasten
- induktionsgehärtete und geschliffene Bettführungen
- schwerer und großzügig dimensionierter Gusskörper
mit stark verripptem Maschinenbett, Vibrationen werden dadurch auf ein
Minimum reduziert - kegelrollengelagerte Hauptspindel
- zentrale, handliche Schaltung für Vorschübe und Gewindesteigungen
- Diametral-, Zoll-, Modul- und metrisches Gewinde
- Reitstockverstellung über Handkurbel (nur bei Maschinen mit der Spitzenweite über 3000 mm)
- separater Eilgangsmotor für Zustellung in X- und Z-Richtung
- Überlastkupplung im Schlosskasten
- großdimensionierte Spindelbohrung
Zentralschmierung
Standardzubehör DL Heavy |
|||||
| Bezeichnung |
Größe
|
DL 500/1500
DL 500/3000 DL 500/8000 |
DL 620/1500
DL 620/2000 DL 620/3000 DL 620/5000 DL 620/8000 |
DL 800/2000
DL 800/3000 DL 800/5000 DL 800/8000 |
DL 1000/3000
DL 1000/5000 Dl 1000/8000 |
| 4-Backen Planscheibenfutter |
Ø 1000
|
•
|
•
|
||
|
Ø 1600
|
•
|
•
|
|||
| mitlaufende Lünette |
Ø 50 - 220
|
•*
|
•*
|
||
|
Ø 80 - 350
|
•
|
||||
| feste Lünette |
Ø 50 - 300
|
•*
|
|||
|
Ø 50 - 540
|
•*
|
||||
|
Ø 80 - 800
|
•
|
||||
|
Ø 500 - 1000
|
•
|
||||
| Spitze und Adapter |
metr. 120, MK6
|
•
|
•
|
||
| mitlaufende Spitze | MK 6 |
•
|
•
|
||
| metr. 80, MK6 |
•
|
•
|
|||
| Beleuchtung |
•
|
•
|
•
|
•
|
|
| Kühlung |
•
|
•
|
•
|
•
|
|
| Bedienwerkzeug |
•
|
•
|
•
|
•
|
|
| 3-Achs-Positionsanzeige |
•
|
•
|
•
|
•
|
|
* DL 500/1500 Heavy und DL 620/1500 Heavy haben keine feste und mitlaufende Lünette im Standardzubehör |
|||||
| Technische Daten | DL 500/1500 | DL 500/3000 | DL 500/5000 | DL 500/8000 | DL 620/1500 | DL 620/3000 | DL 620/5000 | DL 620/8000 | ||
| Spitzenweite | mm | 1500 | 3000 | 5000 | 8000 | 1500 | 3000 | 5000 | 8000 | |
| Dreh-Ø ü. Bett | mm | 1000 | 1000 | 1000 | 1000 | 1250 | 1250 | 1250 | 1250 | |
| Dreh-Ø ü. Support | mm | 610 | 610 | 610 | 610 | 865 | 865 | 865 | 865 | |
| Bettbreite | mm | 750 | 750 | 750 | 750 | 750 | 750 | 750 | 750 | |
| Spindeldrehz. GUS | min-1 | 10 (3.15-315) | 10 (3.15-315) | 10 (3.15-315) | 10 (3.15-315) | 10 (3.15-315) | 10 (3.15-315) | 10 (3.15-315) | 10 (3.15-315) | |
| Spindeldrehz. US | min-1 | 10 (3.5-278) | 10 (3.5-278) | 10 (3.5-278) | 10 (3.5-278) | 10 (3.5-278) | 10 (3.5-278) | 10 (3.5-278) | 10 (3.5-278) | |
| Spindelbohrung | mm | 130 | 130 | 130 | 130 | 130 | 130 | 130 | 130 | |
| Spindelaufnahme / -konus | D1-15/MK 6 | D1-15/MK 6 | D1-15/MK 6 | D1-15/MK 6 | D1-15/MK 6 | D1-15/MK 6 | D1-15/MK 6 | D1-15/MK 6 | ||
| Längsvorschübe | mm/U | 56 (0,1 - 12) | 56 (0,1 - 12) | 56 (0,1 - 12) | 56 (0,1 - 12) | 56 (0,1 - 12) | 56 (0,1 - 12) | 56 (0,1 - 12) | 56 (0,1 - 12) | |
| Quervorschübe | mm/U | 56 (0,05 - 6) | 56 (0,05 - 6) | 56 (0,05 - 6) | 56 (0,05 - 6) | 56 (0,05 - 6) | 56 (0,05 - 6) | 56 (0,05 - 6) | 56 (0,05 - 6) | |
| Vorschübe Oberschlitten | mm/U | 56 (0,025-3) | 56 (0,025-3) | 56 (0,025-3) | 56 (0,025-3) | 56 (0,025-3) | 56 (0,025-3) | 56 (0,025-3) | 56 (0,025-3) | |
| Eilgang (längs/quer) | mm/min. | 3740 / 1870 | 3740 / 1870 | 3740 / 1870 | 3740 / 1870 | 3740 / 1870 | 3740 / 1870 | 3740 / 1870 | 3740 / 1870 | |
| Verfahrweg Längs | mm | 1450 | 2950 | 4950 | 7950 | 1450 | 2950 | 4950 | 7950 | |
| Verfahrweg Quer | mm | 520 | 520 | 520 | 520 | 520 | 520 | 520 | 520 | |
| Verfahrweg Oberschlitten | mm | 300 | 300 | 300 | 300 | 300 | 300 | 300 | 300 | |
| Gewindeschneiden | metrisch | mm | 44 (1-120mm) | 44 (1-120mm) | 44 (1-120mm) | 44 (1-120mm) | 44 (1-120mm) | 44 (1-120mm) | 44 (1-120mm) | 44 (1-120mm) |
| whitworth | 31 (1/4-24Zoll) | 31 (1/4-24Zoll) | 31 (1/4-24Zoll) | 31 (1/4-24Zoll) | 31 (1/4-24Zoll) | 31 (1/4-24Zoll) | 31 (1/4-24Zoll) | 31 (1/4-24Zoll) | ||
| modul | 45 (0,5-60) | 45 (0,5-60) | 45 (0,5-60) | 45 (0,5-60) | 45 (0,5-60) | 45 (0,5-60) | 45 (0,5-60) | 45 (0,5-60) | ||
| diametral | DP | 38 (1/2-56)DP | 38 (1/2-56)DP | 38 (1/2-56)DP | 38 (1/2-56)DP | 38 (1/2-56)DP | 38 (1/2-56)DP | 38 (1/2-56)DP | 38 (1/2-56)DP | |
| Reitstockpinolenkonus | MK6 | MK6 | MK6 | MK6 | MK6 | MK6 | MK6 | MK6 | ||
| Reitstockpinolenhub | mm | 300 | 300 | 300 | 300 | 300 | 300 | 300 | 300 | |
| Motorleistung / -spannung | kW/V | 22/400 | 22/400 | 22/400 | 22/400 | 22/400 | 22/400 | 22/400 | 22/400 | |
| Abmessungen | Breite x Höhe | mm | 2150x1700 | 2150x1700 | 2150x1700 | 2150x1700 | 2150x1825 | 2150x1825 | 2150x1825 | 2150x1825 |
| Länge | mm | 4600 | 6100 | 8100 | 11100 | 4600 | 6100 | 8100 | 11100 | |
| Gewicht | kg | 9200 | 10700 | 12100 | 14500 | 10200 | 12700 | 14100 | 16500 | |
| Art.- Nr. mit Positionsanzeige | 300 436 | 300 438 | 300 440 | 300 442 | 300 444 | 300 446 | 300 448 | 300 450 | ||
| Preis mit Positionsanzeige € | 43.800,- | 46.800,- | 56.600,- | 96.800,- | 48.900,- | 52.900,- | 66.800,- | 101.900,- | ||
| Technische Daten | DL 800/3000 | DL 800/5000 | DL 800/8000 | DL 1000/3000 | DL 1000/5000 | DL 1000/8000 | ||
| Spitzenweite | mm | 3000 | 5000 | 8000 | 3000 | 5000 | 8000 | |
| Dreh-Ø ü. Bett | mm | 1600 | 1600 | 1600 | 2000 | 2000 | 2000 | |
| Dreh-Ø ü. Support | mm | 1200 | 1200 | 1200 | 1580 | 2000 | 2000 | |
| Bettbreite mm | mm | 1000 | 1000 | 1000 | 1000 | 1000 | 1000 | |
| Spindeldrehz. GUS | min-1 | 10 (2-200) | 10 (2-200) | 10 (2-200) | 10 (2-200) | 10 (2-200) | 10 (2-200) | |
| Spindeldrehz. US | min-1 | 10 (2.24-178) | 10 (2.24-178) | 10 (2.24-178) | 10 (2.24-178) | 10 (2.24-178) | 10 (2.24-178) | |
| Spindelbohrung | mm | 130 | 130 | 130 | 130 | 130 | 130 | |
| Spindelaufnahme / -konus | D1-15/MK 6 | D1-15/MK 6 | D1-15/MK 6 | D1-15/MK 6 | D1-15/MK 6 | D1-15/MK 6 | ||
| Längsvorschübe | mm/U | 56 (0.1-12) | 56 (0.1-12) | 56 (0.1-12) | 56 (0.1-12) | 56 (0.1-12) | 56 (0.1-12) | |
| Quervorschübe | mm/U | 56 (0.05-6) | 56 (0.05-6) | 56 (0.05-6) | 56 (0.05-6) | 56 (0.05-6) | 56 (0.05-6) | |
| Vorschübe Oberschlitten | mm/U | 56 (0,025-3) | 56 (0,025-3) | 56 (0,025-3) | 56 (0,025-3) | 56 (0,025-3) | 56 (0,025-3) | |
| Eilgang (längs/quer) | mm/min | 4330 / 2165 | 4330 / 2165 | 4330 / 2165 | 3740 / 1870 | 3740 / 1870 | 3740 / 1870 | |
| Verfahrweg Längs | mm | 2800 | 4800 | 7700 | 2800 | 4800 | 7700 | |
| Verfahrweg Quer | mm | 960 | 960 | 960 | 960 | 960 | 960 | |
| Verfahrweg Oberschlitten | mm | 300 | 300 | 300 | 300 | 300 | 300 | |
| Gewindeschneiden | metrisch | mm | 44 (1-120mm) | 44 (1-120mm) | 44 (1-120mm) | 44 (1-120mm) | 44 (1-120mm) | 44 (1-120mm) |
| whithworth | 31 (1/4-24Zoll) | 31 (1/4-24Zoll) | 31 (1/4-24Zoll) | 31 (1/4-24Zoll) | 31 (1/4-24Zoll) | 31 (1/4-24Zoll) | ||
| modul | 45 (0,5-60) | 45 (0,5-60) | 45 (0,5-60) | 45 (0,5-60) | 45 (0,5-60) | 45 (0,5-60) | ||
| diametral | DP | 38 (1/2-56)DP | 38 (1/2-56)DP | 38 (1/2-56)DP | 38 (1/2-56)DP | 38 (1/2-56)DP | 38 (1/2-56)DP | |
| Reitstockpinolenkonus | MK6 | MK6 | MK6 | MK6 | MK6 | MK6 | ||
| Reitstockpinolenhub | mm | 300 | 300 | 300 | 300 | 300 | 300 | |
| Motorleistung / -spannung | kW/V | 22/400 | 22/400 | 22/400 | 22/400 | 22/400 | 22/400 | |
| Abmessungen | Breite x Höhe | mm | 2320x2600 | 2320x2600 | 2320x2600 | 2410x2770 | 2410x2770 | 2410x2770 |
| Länge | mm | 6400 | 8400 | 11400 | 6400 | 8400 | 11400 | |
| Gewicht | kg | 17900 | 19500 | 24500 | 18500 | 20600 | 26100 | |
| Art.- Nr. mit Positionsanzeige | 300 454 | 300 456 | 300 458 | 300 460 | 300 462 | 300 464 | ||
| Preis mit Positionsanzeige € | 104.800,- | 114.900,- | 155.600,- | 108.800,- | 127.000,- | 169.800,- | ||
