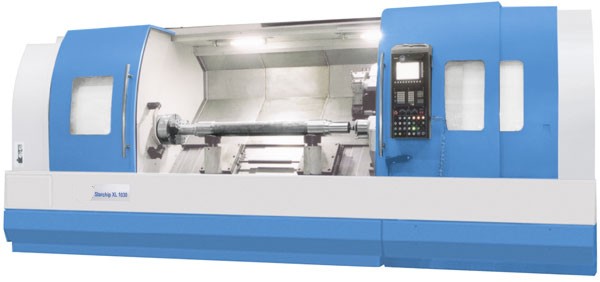

Starchip XL 1030
Durch kraftvollen 37 kW AC-Antrieb und Gleitlager-Führungen
hohe Zerspanungsleistung bei gleichzeitig hoher Präzision
- erreichbare Fertigungsgenauigkeit ISO Toleranzreihe IT6 und Konturgenauigkeit
von RA 1,6 ìm
- max. Werkstückgewicht 3000 kg und Ø800 mm Drehdurchmesser
über Support

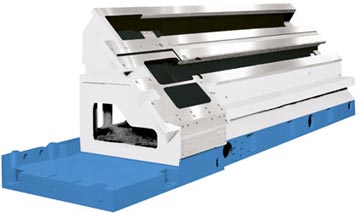

- gehärtete und geschliffene Bettführungsbahnen, Kugelumlaufspindeln
und Lager von NSK
ermöglichen hohe Genauigkeit bei erhöhter Zuverlässigkeit
und Lebensdauer
- Gleitlager-Führungen für höchste Präzision -
verschleißarm, statisch hoch belastbar, unempfindlich
gegenüber Stößen und Verschmutzung
- stufenlos programmierbare Spindeldrehzahl über den ganzen Drehzahlbereich
- 8-fach Werkzeugwechsler mit 1,8 Sekunden Wechselzeit
- Späneförderer und hydr. 3-Backendrehfutter Ø375
mm als Standardzubehör
Siemens 802 D
|
Standardzubehör:
- Steuerung Siemens 802D
- hydraulisches 3-Backenfutter Ø375 mm
- Späneförderer
- 8-fach Werkzeugrevolver
- Reitstock
- manuelle Lünette Ø80 – Ø220 mm
und Ø220 –Ø350 mm
- elektr. Handrad
- Kühlmittelpumpe
- Arbeitsraumbeleuchtung,
- Einstellschrauben
- Programmieranleitung
- Betriebsanleitung
|
|
Sonderzubehör:
- hydraulische Lünette
- Werkzeugmesssystem
|
Technische Daten |
|
Starchip XL 1030 |
CNC Steuerung |
|
SIEMENS 802 D |
max. Drehdurchmesser über Bett |
mm |
1000 |
max. Drehdurchmesser über Support |
mm |
800 |
Spitzenweite/Spindelbohrung |
mm |
3000/130 |
Spindelnase ISO |
|
A2-11 |
max. Werkstückgewicht mit Reitstock |
kg |
3000 |
fliegend |
kg |
500 |
Spindeldrehzahl stufenlos |
min-1 |
10-1200 |
Verfahrweg |
|
|
X-Achse |
mm |
420 |
Z-Achse |
mm |
3100 |
max. Vorschub |
|
|
X-Achse |
m/min |
10 |
Z-Achse |
m/min |
10 |
Werkzeugrevolver |
|
horizontal 8 Stationen |
Wechselzeit Werkzeug/Werkzeug |
s |
1,8 |
180° |
s |
3,8 |
Werkzeugschaft |
mm |
32x32x170 |
Reitstock Pinolendurchmesser |
mm |
180 |
Pinolenhub |
mm |
150 |
Pinolenkegel |
mm |
Mk 6 |
Antriebsleistung |
kW |
37 |
Hydraulikmotor |
kW |
3,3 |
Kühlmittelmotor |
kW |
0,9 |
Servomotor |
|
|
X-Achse |
kW |
3,5 |
Z-Achse |
kW |
6,5 |
Positioniergenauigkeit |
mm |
0,016 |
Wiederholgenauigkeit |
mm |
0,007 |
Abmessungen (LxBxH) |
mm |
6800x2660x2532 |
Gewicht |
kg |
18000 |
Art.-Nr. |
|
180 130 |
Preis € |
|
174.900,- |
|
