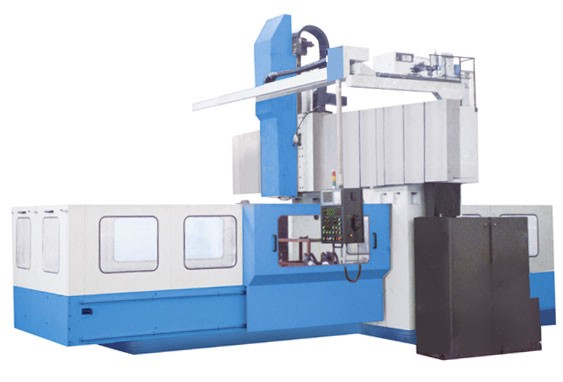

CNC-Portalbearbeitungszentrum Portamill PBZ Heavy
 |
Kraft - Leistung - Präzision
Kraft = Massive Maschinenbasis aus Guss, um die hohen Bearbeitungs-
und Vorschubkräfte wirkungsvoll zu absorbieren
Leistung = Maschinenbett, doppelte Säulen und die feste Brücke
bilden eine starre Rahmenstruktur und ermöglichen hohe
Stabilität und Zerspanleistung bei hoher Belastung
Präzision = hochfeste Kasten-Führungsbahn, präzisionsgeschliffene
Kugelumlaufspindeln in Verbindung mit
Präzisionslinearführungen ermöglichen eine hochpräzise
Bearbeitung
Maschinenbett, doppelte Säulen und die feste Brücke bilden
eine starre Rahmenstruktur und ermöglichen
hohe Stabilität und Zerspanleistung bei hoher Belastung.
- leistungsfähige Steuerung Fanuc 0i MC mitManual Guide für einfache und schnelle Programmierung
- sehr großer Arbeitstisch bis max. 2 x 5 m und 36000 kg Tischbelastung
- 90° Winkelfräskopf
- Späneförderer an beiden Seiten des Tisches
- Werkzeugwechsler für 40 Werkzeuge
Standardzubehör:
- Fanuc 0i-MC mit Manual Guide 0i
- 90° Winkelfräskopf
- 40-fach Werkzeugwechsler
- Späneförderer
- elektron. Handrad
- Arbeitsraumbeleuchtung
- Zentralschmierung
- Programmieranleitung
- Bedienungsanleitung
| Technische Daten Portamill PBZ Heavy | 1435 | 2025 | 2035 | 2445 | |
| Steuerung | Fanuc OI MC | Fanuc OI MC | Fanuc OI MC | Fanuc OI MC | |
| Verfahrwege | |||||
| X-Achse | mm | 3500 | 2500 | 3500 | 5000 |
| Y-Achse | mm | 1400 | 2000 | 2000 | 2400 |
| Z-Achse | mm | 800 | 1000 | 1000 | 1200 |
| Tischgröße | mm | 1000x4000 | 1600x3000 | 1600x4000 | 2000x5000 |
| T-Nutengröße | mm | 28x150 | 28x160 | 28x160 | 28x200 |
| max. Tischbelastbarkeit | kg | 7000 | 8500 | 10000 | 36000 |
| Spindelaufnahme | BT 50 | BT 50 | BT 50 | BT 50 | |
| Abstand Spindelnase-Tisch | mm | 100-900 | 200-1200 | 200-1200 | 200-1400 |
| Sindeldrehzahl | min-1 | 30-6000 | 30-6000 | 30-6000 | 30-6000 |
| Spindelmotorleistung | kW | 22/26 | 22/26 | 22/26 | 22/26 |
| Eilgang X-, Y-, Z Achse | m/min | 10 | 10 | 10 | 10 |
| Arbeitsvorschub | mm/min | 20-5000 | 20-5000 | 20-5000 | 20-5000 |
| Werkzeugwechsler | |||||
| Anzahl der Werkzeuge | 40 | 40 | 40 | 40 | |
| max. Werkzeugdurchmesser | mm | 200 | 200 | 200 | 200 |
| max. Werkzeuglänge | mm | 350 | 350 | 350 | 350 |
| max. Werkzeuggewicht | kg | 20 | 20 | 20 | 20 |
| Positioniergenauigkeit | mm | 0,035/1000 | 0,035/1000 | 0,035/1000 | 0,035/1000 |
| Wiederholgenauigkeit | mm | 0,025 | 0,025 | 0,025 | 0,025 |
| Abmessungen | mm | 9700x4500x5400 | 8150x5640x5600 | 10150x5640x5600 | 12350x6410x5900 |
| Gewicht | kg | 35000 | 46000 | 50000 | 75000 |
| Art.-Nr. | 170 032 | 170 034 | 170 036 | 170 038 | |
| Preis € | 248.000,- | 278.000,- | 310.000,- | 398.000,- | |
