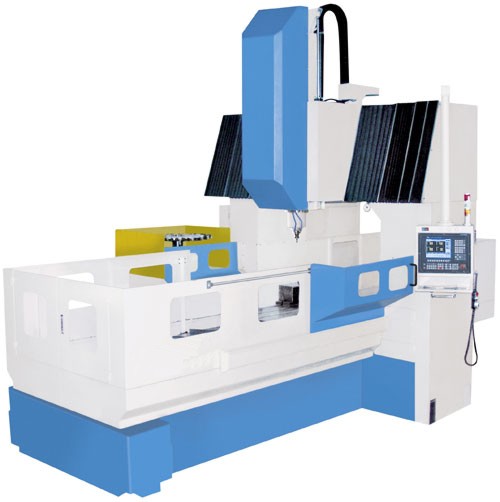

CNC-Portalbearbeitungszentrum Portamill PBZ 2000
CNC-gesteuerte Portalfräsmaschine für
überzeugenden Bearbeitungsergebnisse
- die Portalstruktur ist für die Bearbeitung besonders großer
und schwerer Werkstücke geeignet
- sehr großer Arbeitstisch (1250 x 2000 mm):
- großer X-Verfahrweg 2200 mm
- großer Y-Verfahrweg 1600 mm
- hohe Belastbarkeit: der Fräskopf wird auf einem Portal
geführt, das schwere Werkstück bewegt sich nur in X-Richtung,
der leichtere Fräskopf in Y- und Z- Richtung
- Linear-Rollenlager an der X- und Y-Achse nehmen hohe Gewichtsbelastung
auf
- gute Zugänglichkeit des Werkstückes
- mit Siemens 802 D SL CNC-Steuerung
Standardzubehör:
- Siemens 802D SL Steuerung
- 16-fach Werkzeugwechsler
- elektronisches Handrad
- Arbeitsraumbeleuchtung
- Zentralschmierung
- Programmieranleitung
- Bedienungsanleitung
| Technische Daten Portamill PBZ 2000 |
| Steuerung |
|
SIEMENS 802 D SL |
| Tischgröße |
mm |
1250x2000 |
| max. Tischbelastbarkeit |
kg |
5000 |
| Spindelaufnahme |
|
BT 50 |
| Abstand Spindelnase-Tisch |
mm |
200-900 |
| Sindeldrehzahl |
min-1 |
60-6000 |
| Spindelmotorleistung |
kW |
15 |
| Vorschubbereich |
mm/min |
1-4000 |
| Eilgang |
|
|
| X-Y Achse |
m/min |
15 |
| Z-Achse |
m/min |
10 |
| Verfahrwege |
|
|
| X-Achse |
mm |
2200 |
| Y-Achse |
mm |
1600 |
| Z-Achse |
mm |
700 |
| T-Nutengröße |
mm |
22 |
| Werkzeugwechsler |
|
|
| Anzahl der Werkzeuge |
|
16 |
| Magazin Type |
|
ATC |
| max. Werkzeugdurchmesser |
mm |
130/200 |
| max. Werkzeuglänge |
mm |
835 |
| max. Werkzeuggewicht |
kg |
15 |
| Positioniergenauigkeit |
mm |
+/-0,005 |
| Wiederholgenauigkeit |
mm |
+/-0,005 |
| Abmessungen |
mm |
5300x3300x4000 |
| Gewicht |
kg |
18000 |
| Art.-Nr. |
|
170 030 |
| Preis € |
|
159.900,- |
|
