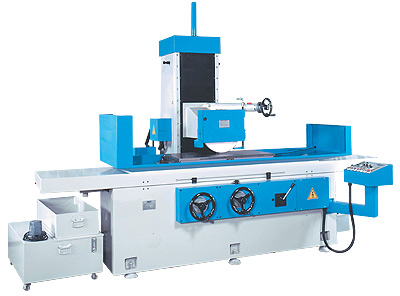

Hochleistungs-Flachschleifmaschine HFS

Alle Modelle mit vorprogramierbarem Mikroprozessor gesteuerter Tischbewegung und Vertikalzustellung

stabile Führungen über die komplette Länge der Maschine
separate Hydraulikeinheit, dadurch bessere Abkühleffekt
Tischführungsbahnen gehärtet, geschliffen und Turcite-B-beschichtet
Auslegung der Maschine für den Dauerbetrieb bei höchster Geschwindigkeit und niedrigem Temperaturaufbau
Genauigkeit nach DIN
Grobbearbeitungsautomatik
Feinbearbeitungsautomatik
Ausfunkautomatik
automatisches Abheben, Rückstellungin die Ausgangsposition
Abhebhöhe nach Beendigung des Programms wählbar
wahlweise akustisches Signal oder komplettes Ausschalten der Maschine nach Programmende
schrittweise Zustellung in Manuellbetrieb einstellbar
Tischbewegung kann in High - Low umgeschaltet werden
alle beweglichen Teile werden von einer Zentralschmierung versorgt

Standardzubehör

Schleifscheibe
Schleifscheibenflansch
Auswuchtwelle
Auswuchtstand
einstellbare Maschinenfüße
Diamantabrichter
autom. Entmagnetisierer
Einstellschrauben
Bedienwerkzeug
Betriebsanleitung

Technische Daten		HFS 50100 VR	HFS 50150 VR	HFS 50200 VR	HFS 60100 VR	HFS 60150 VR	HFS 60200 VR	HFS 70100 VR	HFS 70150 VR	HFS 70200 VR
Tisch Arbeitsbereich	mm	1150 x 560	1650 x 560	2150 x 560	1150 x 660	1650 x 660	2150 x 660	1150 x 760	1650 x 760	2150 x 760
max. Schleifbereich	mm	1100 x 500	1550 x 500	2050 x 500	1100 x 600	1550 x 600	2050 x 600	1100 x 700	1550 x 700	2050 x 700
max Abst. Spindelmitte - Tisch	mm	600	600	600	600	600	600	600	600	600
autom. Tischbewegung	m/min	5–25	5–25	5–25	5-25	5-25	5-25	5-25	5-25	5-25
Eilgang quer	mm/min	1100	1100	1100	1100	1100	1100	1100	1100	1100
Scheibenabmessungen	mm	405 x 50 x 127	405 x 50 x 127	405 x 50 x 127	405 x 50 x 127	405 x 50 x 127	405 x 50 x 127	405 x 50 x 127	405 x 50 x 127	405 x 50 x 127
Spindelmotor	kW	7,5	7,5	7,5	7,5	7,5	7,5	7,5	7,5	7,5
Hydraulikmotor	kW	2,25	3,75	3,75	2,25	3,75	3,75	3,75	3,75	3,75
Länge	mm	5600	6150	7150	5600	6150	7150	5600	6150	7150
Breite	mm	3300	3300	3300	3300	3300	3300	3300	3300	3300
Höhe	mm	2700	2580	2700	2700	2580	2700	2700	2580	2700
Gewicht	kg	6000	6500	7000	7500	8000	85007	7000	8500	10000
Art.-Nr.		122 500	122 515	122 530	122 505	122 520	122 535	122 510	122 525	122 540
Preis €		48.800,-	52.400,-	58.800,-	54.600,-	56.800,-	66.900,-	59.900,-	62.000,-	68.900,-
Elektromagnetspannplatte	mm	1000 x 500	1500 x 500	2000 x 500	1000 x 600	1500 x 600	2000 x 600	1000 x 700	1500 x 700	2000 x 700
Art.-Nr.		123 500	123 515	123 530	123 505	123 520	123 535	123 510	123 525	123 540
Preis €		4.600,-	6.500,-	8.500,-	5.200,-	7.600,-	9.800,-	6.600,-	8.800,-	11.800,-
Kühlmitteleinrichtung mit Papierfilter und Magnetabscheider
Art.-Nr.		123 550	123 560	123 560	123 550	123 560	123 560	123 550	123 560	123 560
Preis €		2.900,-	3.200,-	3.200,-	2.900,-	3.200,-	3.200,-	2.900,-	3.200,-	3.200,-
