Flachschleifmaschinen HFS

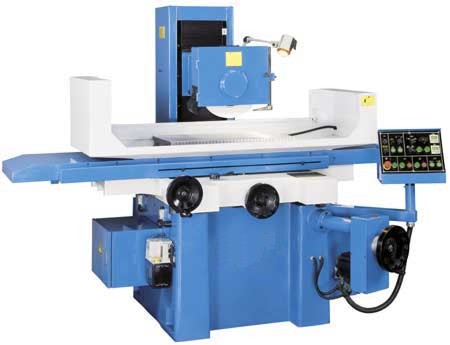

Abb. HFS 4080 VC mit Sonderzubehör
Hohe Präzision und komfortable Bedienung garantieren eine optimale
und wirtschaftliche Bearbeitung Ihrer Werkstücke
“V”-Modelle mit vorprogrammierbarer Vertikalzustellung über
Servoantrieb
- die gesamte Maschine ist für den Dauerbetrieb bei höchster
Geschwindigkeit ausgelegt, größte Laufruhe, höchste
Genauigkeit bei niedrigem
Temperaturaufbau gewährleistet beste Arbeitsergebnisse
- die Schleifspindel läuft in wartungsfreien vorgespannten Präzisionsschrägkugellagern
- automatische Quer- und Längszustellung
- Zustellung im Eilgang zum Einrichten auf die gewünschte Arbeitshöhe
- Schrupp-, Schlicht- und Ausfeuerhübe sind einstellbar
- hydraulische Tischlängsbewegung in der Y-Achse
- doppelte V-Führungen für die Längsbewegung und kombinierte
V- und Flachführungen für die Querbewegung
- Tischführungsbahnen sind gehärtet, geschliffen und PTFE
(Polytetrafluorethylen) gegenbeschichtet - dadurch sehr hohe Verschleißfestigkeit
- hohe Tischbelastbarkeit für schwere Werkstücke
- externes Hydraulikaggregat gewährleistet eine hohe Temperaturstabilität
- automatische Zentralschmierung
Standardzubehör:
- Schleifscheibe
- Schleifscheibenflansch
- Auswuchtwelle
- Auswuchtstand
- Halogentischbeleuchtung
- Einstellschrauben
- Entmagnetisiereinrichtung
- Bedienwerkzeug
- Bedienungsanleitung
Sonderzubehör:
- Elektromagnetspannplatte
250 x 500 mm Art.-Nr. 122 286 Preis
€ 1089,-
300 x 600 mm Art.-Nr. 122 294 Preis
€ 1.419,-
400 x 800 mm Art.-Nr. 122 302 Preis
2.090,-
- Kühlmittel- und Absaugeinrichtung Art.-Nr.
122 309 Preis € 1.628,-
- magnetische Kühlmittelreinigungsanlage Art.-Nr.
122 310 Preis € 1.430,-
Technische Daten |
|
HFS 2550 C
|
HFS 3063 C
|
HFS 4080 C
|
Arbeitstischabmessungen |
mm |
250 x 500
|
300 x 630
|
400 x 800
|
max. Werkstückgewicht |
kg |
180
|
270
|
500
|
max. Längs-Verfahrweg |
mm |
640
|
765
|
910
|
max. Quer-Verfahrweg |
mm |
300 |
340 |
450 |
Abstand Spindelmitte - Tisch |
mm |
450
|
565
|
580
|
hydr. Tischbewegung |
m/min. |
7 - 23
|
7 - 23
|
7 - 23
|
autom. Querzustellung |
mm |
0,1 - 8
|
0,1 - 8
|
0,1 - 8
|
Eilgang Querzustellung |
mm/min. |
990
|
990
|
990
|
Skalenringteilung Y-Achse |
mm |
0,02
|
0,02
|
0,02
|
autom. Vertikalzustellung |
mm |
nur V Moddelle 0,005 - 0,05
|
nur V Moddelle 0,005 - 0,05
|
nur V Moddelle 0,005 - 0,05
|
Eilgang Vertikalzustellung |
mm/min. |
460
|
460
|
460
|
Skalenringteilung Z-Achse |
mm |
0,005
|
0,005
|
0,005
|
Schleifscheibenabmessungen |
mm |
200 x 20 x 31,75
|
350 x 40 x 127
|
350 x 40 x 127
|
Schleifspindelmotor |
kW |
2,2
|
5,5
|
5,5
|
Länge x Breite x Höhe |
mm |
2650 x 2150 x 1675
|
2800 x 2200 x 1890
|
3600 x 2400 x 1890
|
Gewicht |
kg |
1800
|
2700
|
3800
|
Art.-Nr. |
|
122 284
|
122 292
|
122 300
|
Preis € |
|
14.080,-
|
18.480,-
|
24.640,-
|
Flachschleifmaschine mit autom. Vertikalzustellung
|
|
HFS 2550 VC
|
HFS 3063 VC
|
HFS 4080 VC
|
autom. Vertikalzustellung |
mm |
0,005 - 0,05 |
0,005 - 0,05 |
0,005 - 0,05 |
Servomotor |
kW |
0,5 |
0,5 |
0,5 |
Steuerung |
|
Siemens SPS (PLC) |
Siemens SPS (PLC) |
Siemens SPS (PLC) |
Art.-Nr. |
|
122 288
|
122 296
|
122 304
|
Preis € |
|
16.390,-
|
20.460,-
|
27.390,-
|
|
