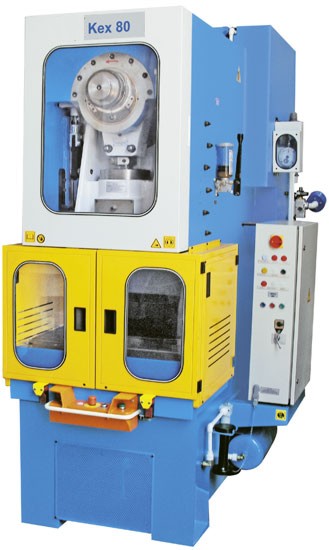

KEX Exzenterpresse
Pressen dieser Baureihe werden den DIN 55184 entsprechend nach neuster
Technologie hergestellt.
Dabei werden die Sicherheit des Bedieners, ein breiter Anwendungsbereich,
lange Lebensdauer und einfache Bedienung berücksichtigt.
Die Pressenkörper werden gegen Auffederung und Stoß als Stahlkonstruktion
hergestellt.
Die elektrische Anlage ist nach EN 60204 Teil 1 angebaut, mit CE-Baumusterprüfung.
Der Stößel ist auf 8 Gleitflächen geführt, somit wird eine hohe Parallelität
und lange Lebensdauer der Werkzeuge gewährleistet.
Anhand langer Führungen wird erreicht, dass der Stößel bei max. Stößel-
und Hubverstellung in den Führungsbahnen bleibt.
Der Pleuel läuft zwischen zwei Exzenterwellenlagern und gewährleistet
somit eine stabile und sichere Arbeitsmöglichkeit.
Es ist eine Zentralschmierpumpe vorhanden.
Der Hubverstellmechanismus ermöglicht schnelle Hubverstellung. Gegen
Überlastung ist die Presse mit einer Bruchplatte ausgestattet.
So wird verhindert, dass die Werkzeuge, das Messinglager der Exzenterwelle
oder des Pleuels unerwartet Schaden nehmen.
Sonderzubehör |
|
Art.-Nr. |
Preis € |
8-fach Führung der Stößel |
KEX 60 |
130 111 |
4.200,- |
KEX 80 |
130 112 |
6.600,- |
KEX 125 |
130 113 |
8.200,- |
KEX 150 |
130 114 |
8.200,- |
KEX 250 |
130 115 |
12.400,- |
autom. Zentralschmierung |
KEX 60 - 250 |
130 100 |
2.200,- |
Lichtschranke |
KEX 60/80 |
130 102 |
5.990,- |
KEX 125/150 |
130 104 |
6.800,- |
KEX 250 |
130 106 |
7.800,- |
hydr. Überlastsicherung |
KEX 60 - 250 |
130 108 |
5.900,- |
KEX 250 |
130 110 |
7.800,- |
Technische Daten |
|
KEX 60 |
KEX 80 |
KEX 125 |
KEX 150 |
KEX 250 |
Druckleistung |
t |
60 |
80 |
125 |
150 |
250 |
Hubverstellung |
mm |
4 - 102 |
4 - 102 |
5 - 110 |
5 - 110 |
4 - 140 |
Entfernung zwischen Tisch und Stößel |
mm |
365 |
400 |
450 |
510 |
330 |
Ø der Aufnahme b. Stößel |
mm |
40 |
45 |
50 |
50 |
65 |
Ausladung b. Stößelmitte |
mm |
245 |
255 |
300 |
365 |
435 |
Stößelverstellung |
mm |
95 |
95 |
95 |
95 |
100 |
Hübe pro Minute |
H / min |
54 |
54 |
51 |
51 |
43 |
Tischgröße |
mm |
750 x 500 |
860 x 540 |
900 x 640 |
1000 x 700 |
1250 x 850 |
Ø der Tischbohrung |
mm |
170 |
180 |
200 |
210 |
240 |
Stärke der Aufspannplatte |
mm |
70 |
80 |
120 |
120 |
- |
Durchgang zwischen den Ständern |
mm |
430 |
440 |
495 |
495 |
660 |
Motorleistung |
kW |
7,5 |
7,5 |
11 |
11 |
18,5 |
Gesamthöhe |
mm |
2270 |
2365 |
2575 |
2670 |
3500 |
Länge |
mm |
1850 |
2010 |
2345 |
2450 |
2600 |
Breite |
mm |
1100 |
1100 |
1300 |
1300 |
1550 |
Gewicht |
kg |
3640 |
4350 |
7000 |
7860 |
13000 |
Art.-Nr. |
|
130 053 |
130 063 |
130 062 |
130 064 |
130 067 |
Preis € |
|
34.900,- |
38.800,- |
52.800,- |
58.800,- |
108.000,- |
|
