CNC-Abkantpressen AHK

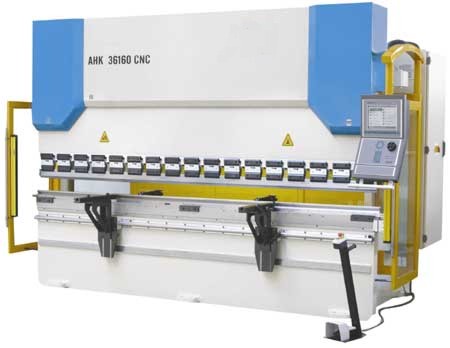

Abb. AHK 36160 CNC

Zusätzliche Sicherheit für den Bediener durch den Lichtvorhang von Sick

Mit Delem-Steuerung DA 60 W oder Cybelec Modeva 10

Standardmäßig ausgestattet mit folgenden Achsen:

  • Y1 und Y2 (Tiefenanschlag)
  • X (Hinteranschlag)
  • R (Höhenanschlag)
  • gehonte und verchromte Hydraulikzylinder für lange Lebensdauer
  • gesteuerter Hinteranschlag über Kugelrollspindel
  • inkl. manueller WILA Untertischbombierung
  • Bombiereinrichtung Oberwerkzeug serienmäßig
  • Abkanttiefe durch CNC-gesteuerte Servoventile einstellbar
  • Wiederholgenauigkeit 0,01 mm
  • Diagnose für Elektrik, Hydraulik und PLC
  • Positionierung der Oberbalken über 2 lineare Drehgeber
  • Abkant- und Rückzuggeschwindigkeit programmierbar
  • Biegekraft ist über die CNC-Steuerung berechenbar und programmierbar
  • geschliffene und gehärtete Ober- und Unterwerkzeuge
  • Sick Lichtvorhang sorgt für höhste Arbeitssicherheit
gesteuerte Z1- und Z2-Achse (Option) verschiebbare Auflagearme (Option) Wila Untertischbombierung im Lieferumfang!
Technische Daten CNC   AHK D 2590 AHK D 31120 AHK D 31160 AHK D 31200 AHK D 37200 AHK D 41200 AHK D 60400
Presskraft t 900 120 160 200 200 200 400
Abkantlänge mm 2550 3050 3050 3050 3700 4050 6050
Abstand zw. Ständern mm 2150 2550 2550 2550 3100 3100 5100
max. Hublänge mm 160 180 200 210 210 210 320
Hinteranschlag   500 500 500 500 500 500 500
Eilgang mm/sek. 100 100 100 100 100 100 80
Biegegeschwindigkeit mm/sek. 8 9 9 7 7 9 6
Rückzugeschwindigkeit mm/sek. 68 77 86 73 73 73 55
Motorleistung kW 7,5 11 15 15 15 15 30
Öltank l 100 150 150 150 150 150 450
Länge mm 3750 4200 4200 4500 4900 5100 7600
Breite (ohne Aufl.) mm 1350 1950 1500 1500 1800 1800 2300
Höhe mm 2450 2600 2700 2700 2700 2700 3800
Gewicht kg 5900 8500 9000 12200 11500 13460 40380
Art.-Nr.   182 854 182 862 182 865 182 867 182 871 182 877 182 879
Preis €   47.800,- 54.800,- 57.800,- 62.400,- 62.900,- 70.600,- 128.900,-
